Fresado de CNC básico principiantes mini 3 ejes (13 / 16 paso)

Paso 13: Cableado bandejas eje y codificadores a microcontrolador.

Pic one reminds me of my Z axis bane.

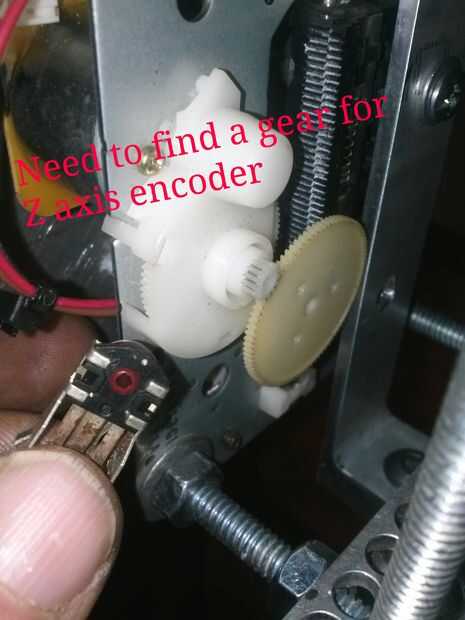

Foto dos nos tiene agregar una barrera a ambos codificadores. Aquí se muestra sólo una.

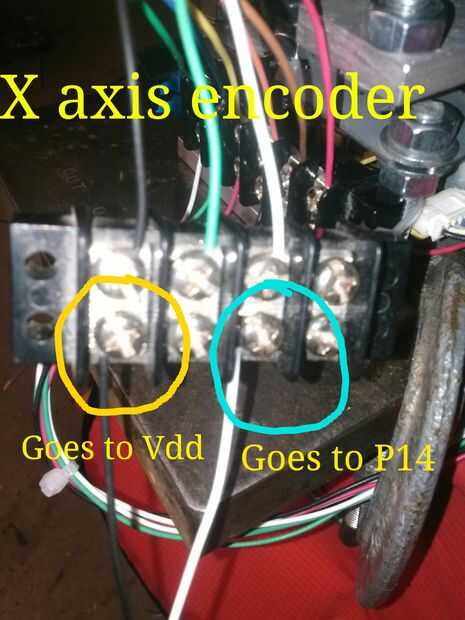

Foto muestra tres X eje motor, límite interruptor gancho ups. Utilizar abrazaderas de plástico para fijar barrera.

Foto cuatro muestra la Y eje motor, límite interruptor gancho ups. Dejó un asegurado motor de eje Y permanece inmóvil.

Foto 5 muestra la Z eje motor, límite interruptor gancho ups.

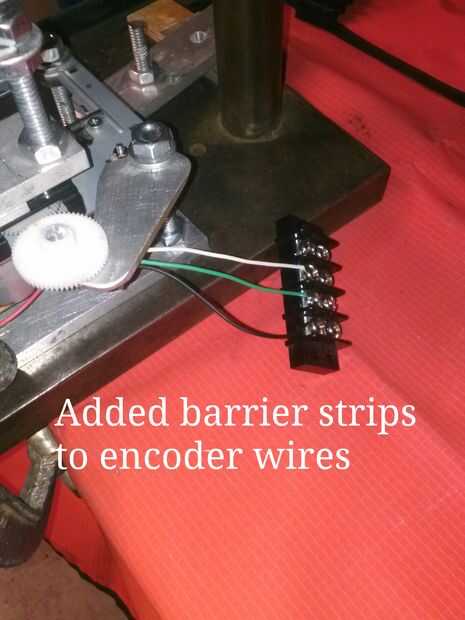

Foto 6 detalla la tira de barrera de codificadores de eje de X.

Foto siete detalles de la tira de barrera de codificadores de eje Y.

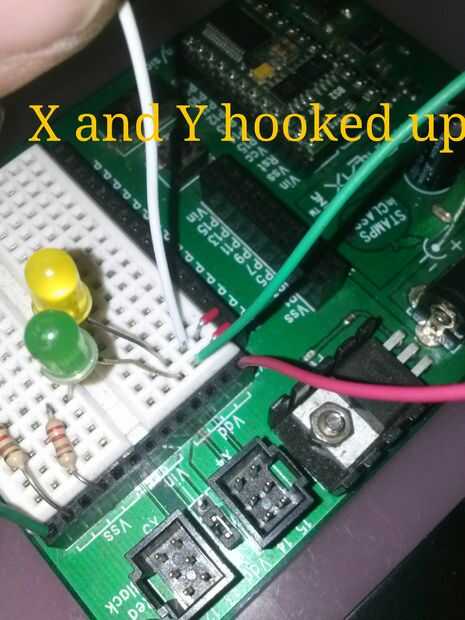

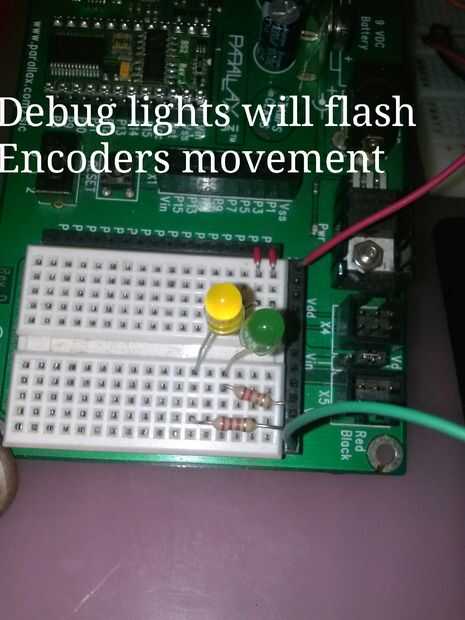

Fotos de ocho a diez muestran el gancho ups breadboards y microcontrolador.
