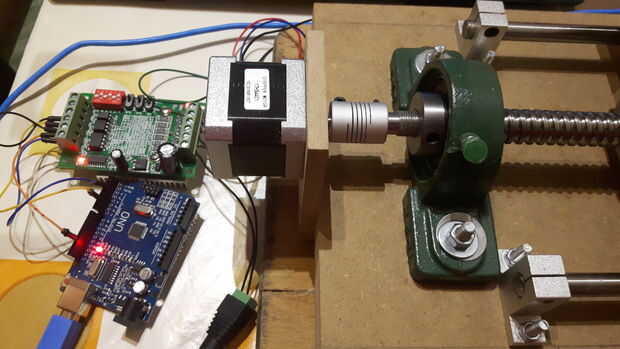

Aquí he querido presentar mi segunda fresadora cnc. En este momento está listo 1 eje con control arduino GRBL. En definitiva, voy a añadir que más pasos construcción mi máquina en orden de creación. El objetivo de este proyecto es verificar el funcionamiento del control basado en arduino uno (o nano). Para la construcción de la máquina he usado componentes estándar, que adquirió directamente www.aliexpress.com y componentes que me dejaron con la construcción de mi primera máquina de fresado CNC.

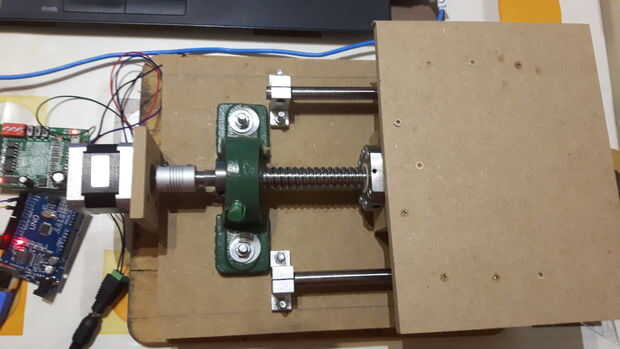

Diseño de la máquina se basa en MDF. Esta solución es muy barata y tiene amortiguación de vibraciones. El principio de la instalación es el mismo que el anterior mi proyecto y no requiere herramientas especiales.
La siguiente lista de piezas que he usado en la máquina:
4 x soporte de guía - sk10
2 x el carril de guía del eje - diámetro 10mm 200mm de longitud
4 bloque de la diapositiva - sc10uu
1 x husillo - SFU1605 final de 200 m m a máquina
1 x ballscrew rodamiento de bloque-UPC201
1 x motor paso a paso - 17HS4401 (nema17) 1, 8A
conductor de x stpper 1 - eje TB6560 1
1 x acoplamiento 5 x 10
1 uno de x arduino
1 cable x usb para arduino
1 x fuente de alimentación 19V 3, 95A (de laptop)
1 macho del conector de alimentación
Adicional:
cables, tablero del MDF de 32mm y 10mm, tornillos M5, tuercas M5, arandelas
Herramientas:
llave de 8mm, máquina del taladro, broca de 6mm, sierra para madera, archivo...

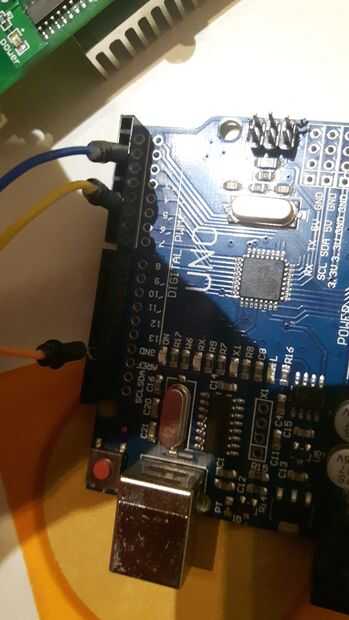

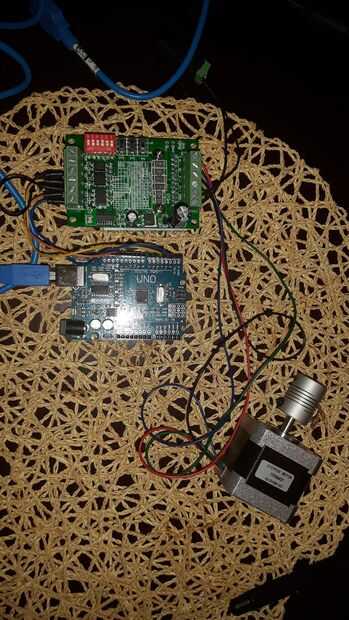

En el primero carga una fuente archivo GRBL a arduino uno. GRBL proyecto está siendo desarrollado como un programa gratuito y puede descargarlo desde el sitio Web. Después de subir el archivo compilado a arduino uno podemos proceder a conectar el regulador y el motor. Es importante que descargues un software para enviar comandos G (G-CODE remitente) a su computadora también. Medio ambiente GRBL también debe estar configurado para la máquina. Este proceso se describe detalladamente en el sitio Web.
Comparado con mi anterior es mucho más pequeño y ligero del diseño de la máquina de fresado de CNC. 17HS4401 el motor también tiene un par de retención menor. Sin embargo, en cuanto a la velocidad de alimentación pude obtener 3000 mm/mm en un tono de husillo 5 mm / rev. En mi primera máquina, la velocidad de avance máxima fue mm 700 mm. Por el momento no tengo la posibilidad de verificar la máquina de fresado.
