Fresado de PCB de doble capa USB CNC

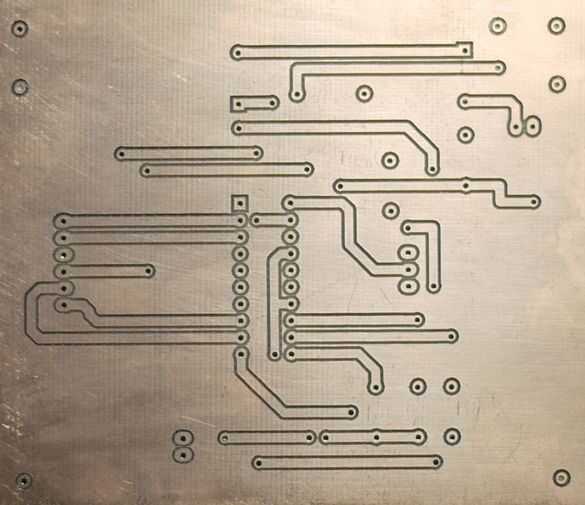

recientemente he construido una máquina CNC de varias piezas de salvamento de alta calidad. Con el dinero que ahorré en la construcción del sistema de compré un controlador y el software, el controlador de USB de CNC de MK2 excelente del Planeta CNC. Esto forma la interfaz entre la computadora y paso a paso motor controladores y es controlado por un programa sofisticado capaz de importar archivos Gerber, archivos DXF y otros formatos útiles. Estoy usando el chip stepstick juntas a mis motores de paso a paso NEMA23 pero por el momento solo están sentados sobre una placa sin soldadura; no el más bonito de soluciones. Decidí que la primera tarea que utilizaría mi CNC para estaría haciendo un PCB a ordenado cosas para arriba un poco. Esta es la historia de cómo usé mi sistema para hacer un PCB completamente diferente. Este instructable asume que tienes un miller CNC controlado por el controlador USB de planeta CNC CNC, correctamente alineado y calibrado.
Etiquetas: CNC, Pcb, Fresado, Doble, Transformar
