Paso 2: las placas laterales etc..
Anillo motor
Inicio apagado cortando un anillo completo con agujeros para que coincida con su motor solicitada de placa de 5mm de espesor, he redactado el anillo para el motor del marco D80 usé. Primera pic.
Ganzúa de placas cabeza

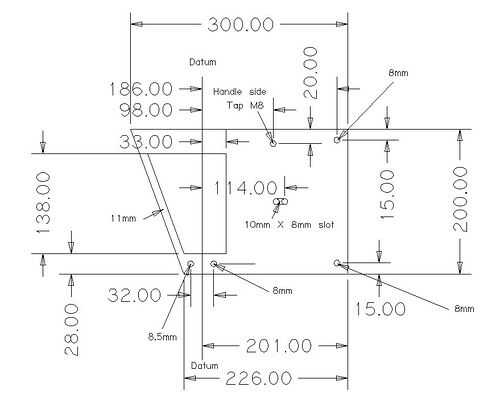

A continuación es la parte principal del motor/mortaja vivienda y buena suerte siguiendo el dibujo (si alguien podría hacer un mejor trabajo que no alteramos;).

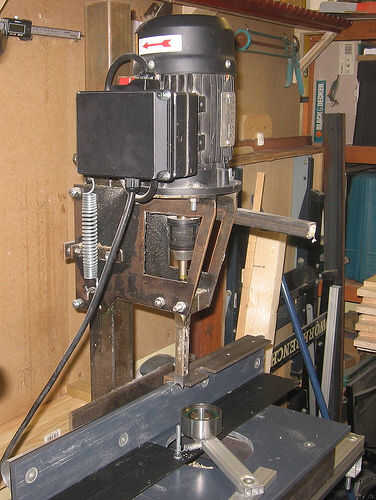

Si nos fijamos en la mina en la foto ves he redactado lo diferente, esto es debido a la tirada que explicaré cuando llegue a esa sección.
Tome sus placas dos 300 mm X 200 mm X 5 mm y marcar la línea de referencia 201mm de la parte posterior, asegúrese de que se trata de cuadrados en la parte superior de las placas.
Comience con los dos agujeros de 8mm en la parte posterior y estén paralelas a los datos de referencia. Esta es la medida más importante en esta sección, si esto no es correcto que su cincel no cortan correctamente en la madera.
A continuación hacer la ranura de 10 mm X 8 mm, suponiendo que no tienes un Molinero sólo perfore dos orificios de 8mm y cortar con una sierra de calar.
Luego los dos orificios de la abrazadera del cincel que más posterior es 8 m m y el frente es de 8.5 para permitir un poco de movimiento al apretar el cincel en el lugar.
El orificio final es roscado m8 y es necesaria sólo en el lado de la manija de la placa, por supuesto podría tocar este agujero en las placas de ambas para que una zurdo persona fácilmente podría utilizar a la fresadora también.
Espero que estás siguiendo me hasta ahora nos movemos a partes de la placa que quitar start mediante la eliminación de la sección delantera, que esto se puede hacer con un cortador de sierra/Sierra de cinta o de plasma de energía si es mala suerte y no tienen acceso a cualquiera y luego va a ser un trabajo de sierra para metales.
A continuación necesita cortar la abertura para el acceso a tu forma solicitada de sostiene el taladro en su lugar ya sea un mandril o mangas, es que ayudaría a la cortadora de plasma o un amigo con uno. no tener la tentación de cortar a través de 11mm poco quedo en rigidez, sin ella estoy seguro que se doblaría fuera de forma en ningún momento.
También es necesario que haya un gancho para sujetar una mina se coloca un resorte en el lado opuesto a la manija en la parte inferior de la placa y estoy usando un resorte que vino de un trampolín de niño. Dejar la decisión de dónde y cómo poner un resorte a usted que será base sobre lo que usted puede conseguir el asimiento de.
Tensores.

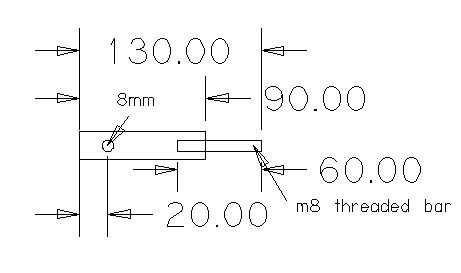

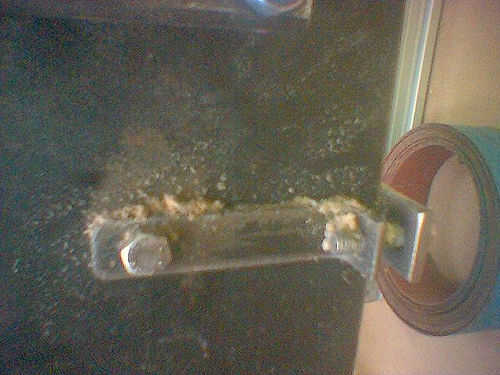

Los tensores están hechos con la tira de dos 20mm X 3mm 90mm largo con un agujero de 8mm perforado 20mm desde el extremo y 2 pedacitos largo de 60mm de barra roscada m8, soldar la varilla roscada a la banda para la longitud total es de 130mm. Acabo de doblar algunos tira y golpea ligeramente el agujero m8 pero creo que esta es una manera mejor.
