Paso 7: primavera

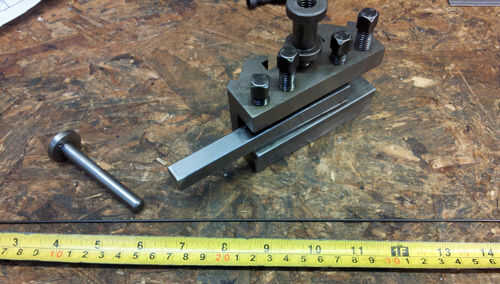

Materiales y herramientas utilizadas:
- Alambre de resorte o alambre de Piano = (diámetro de 1.5 mm x 260 mm de largo) editado

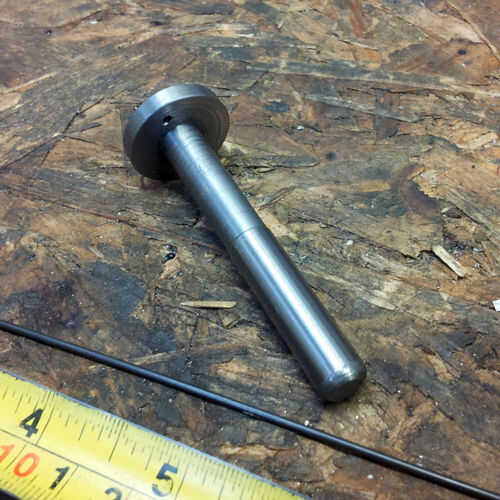

- Mandril de primavera
- Pinzas de uñas/carpinteros
- Cuadrada barra de extremo plano
- Gafas de seguridad / calzado de seguridad
SEGURIDAD
Gafas de seguridad y calzado de seguridad deben llevarse en un taller y cuando se utiliza maquinaria.
Utiliza un banco:
EDITADO

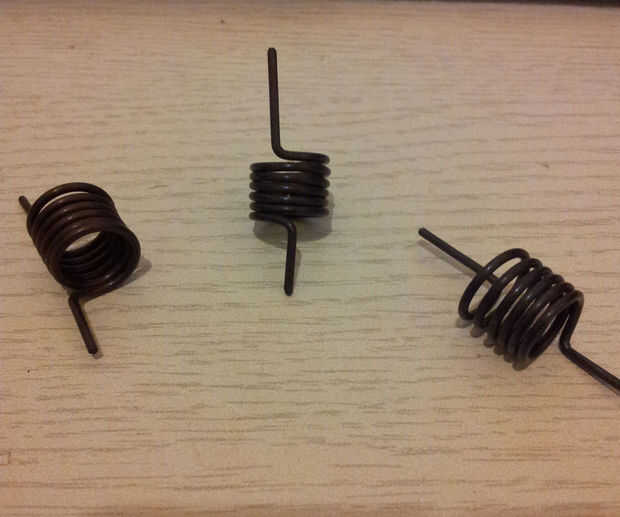

Después de hacer varios más muelles y asambleas, encontré la primavera realiza mejor en espiral en la dirección opuesta a la original. También descubrí que una forma mejor era formar tanto las piernas primero.

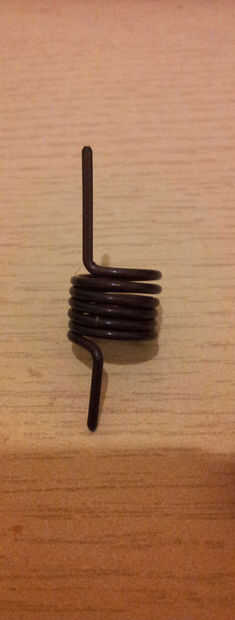

Todas las fotos y show de ahora de PDF la primavera modificado.

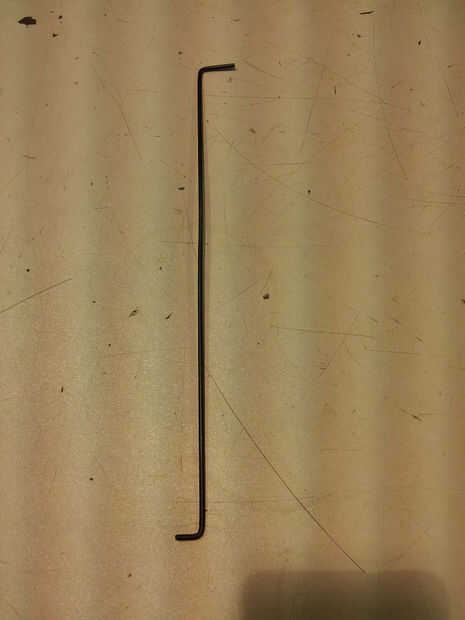

Doblar un extremo del alambre para formar una pata larga 10mm a 90 grados.
Doblar el otro extremo del alambre para formar una pata larga de 15mm a 90 grados pero en sentido contrario a la primera.
Usando un torno Harrison del centro (o cualquier torno manual):
Trabajando para el PDF dibujo file:-

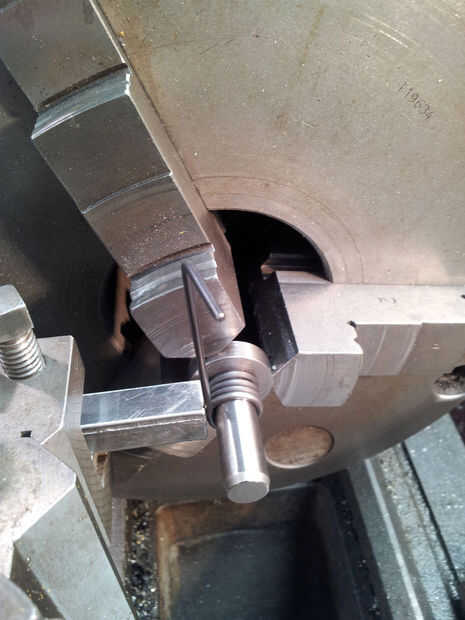

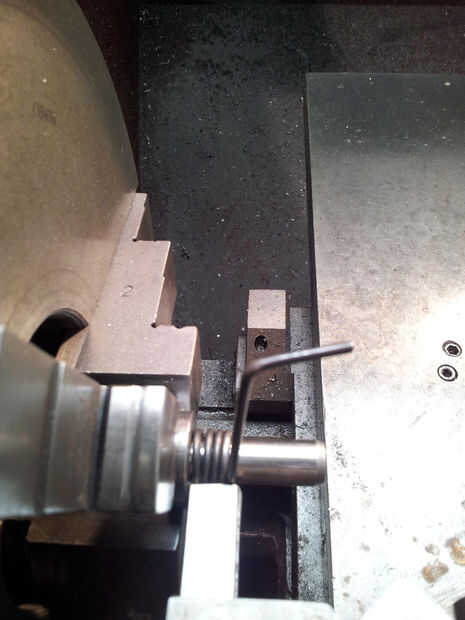

Lugar mandril de primavera en torneros Inserte el extremo doblado 10mm de alambre en el orificio de mandril para que el alambre está hacia arriba (ver foto), con la Plaza de la barra con un extremo plano en el poste de la herramienta hacia el alambre dejando un pequeño espacio para no atrapar el cable contra el mandril.
Editado

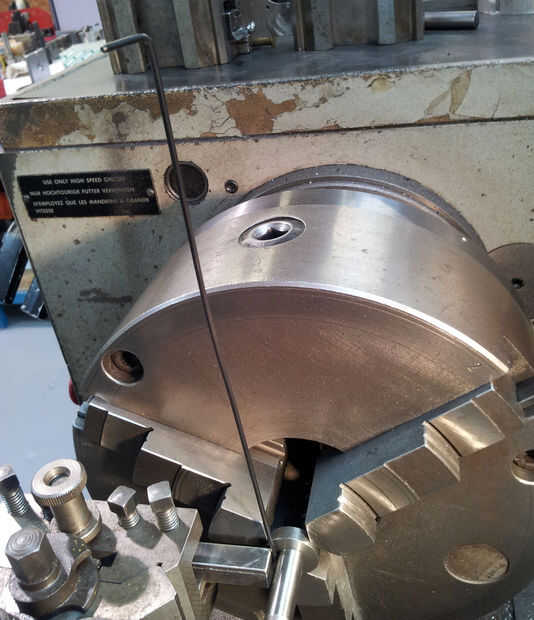

Gire el mandril del torno hacia usted (ver foto), aproximadamente 6 vueltas completas le llevará hasta el final del alambre.
Como enfoque las vueltas finales utilizar los alicates para las piernas son opuestas entre sí.
Con cuidado (Ten en cuenta del alambre somier nuevo) mover la barra de la primavera por lo que se puede quitar del mandril.

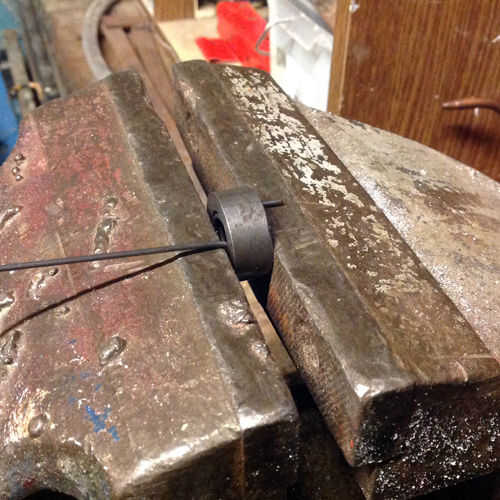

Si usted olvidó formar ambas piernas primero y luego usted puede curvar el otro pata más tarde por hacerte un dia bush 25 x13 largo con un agujero de 14 mm para que pueda doblar la otra pierna (ver fotos)
Utiliza un banco:

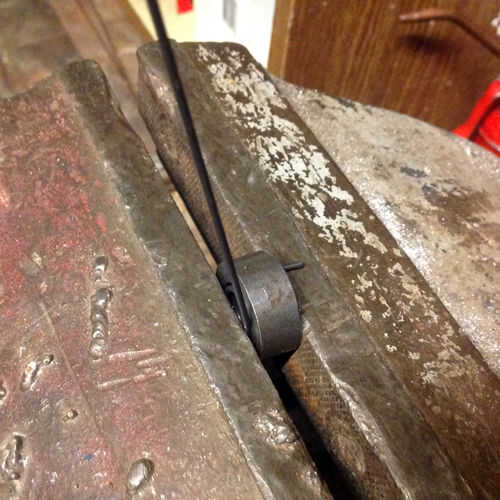

Doblar el otro extremo del cable en vice largo 90 grados de 15mm. (ver fotos)

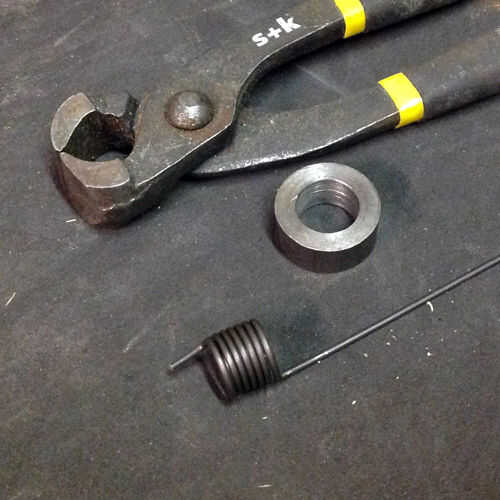

Usando pinzas de uñas/carpinteros corte pata larga 15mm
Utilizando un horno:
A tratamiento térmico el resorte lo coloque en una bandeja de metal en un horno durante 30 minutos a 250C.
Retire del horno y dejar enfriar naturalmente.
NOTA
No te preocupes si la primavera no está perfectamente enrollado o las piernas no están muy en línea con los demás.
Como se ajusta el resorte sobre el eje de pivote y han hecho modificado resorte tensión Bush con 2 agujeros, debe tener suficiente ajuste para tu motor
