Paso 10: Vista de protoboard

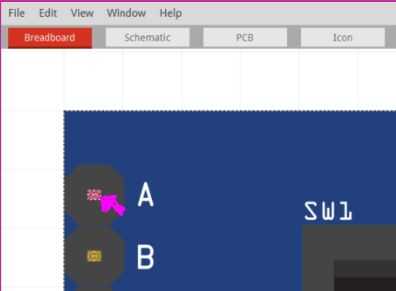

Haga clic en la pestaña en la parte superior el nuevo editor de partes que dice protoboard.
Abra el menú Archivo y seleccionar carga imagen para vista. Carga tu imagen de protoboard creado anteriormente.

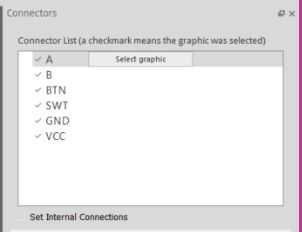

A continuación que deberás seleccionar la gráfica para cada pin. Marcas de verificación en la lista a la derecha significa un gráfico fue seleccionado para ese pin. Haga doble clic en Seleccione gráfico en el pasador que desea asignar. Haga clic en el gráfico que desea asignar a ese pin, se resaltará en rosa.

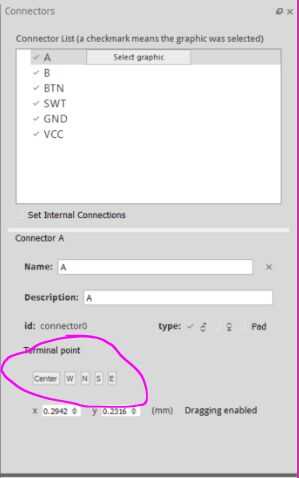

El gráfico que seleccione será lo que se pueden conectar cables a en Fritzing. Seleccionará automáticamente el centro como el punto de conexión, pero que puede cambiar donde dice punto terminal.
Una vez que haya terminado de asignar todos los pernos que se hacen de la vista del tablero.
