Paso 2: Breadboardview SVG
Generalmente empiezo hacer mis partes comenzando con la imagen SVG para la vista de la protoboard.

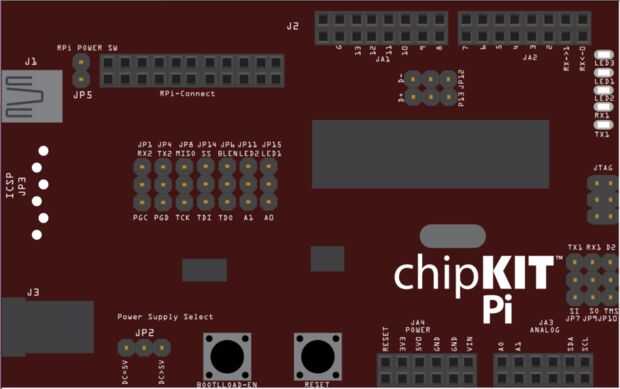

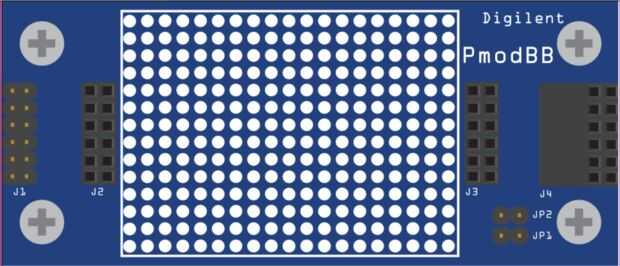

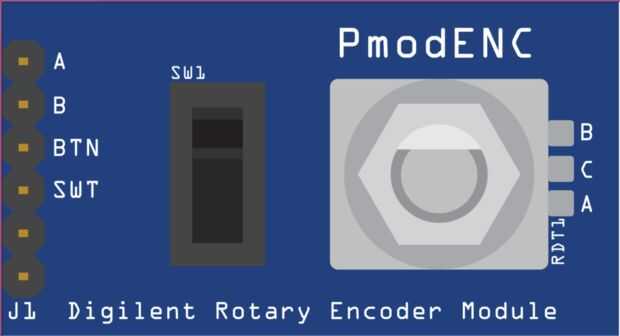

A lo largo de este tutorial utilizo el chipKIT Pi, PmodENC y PmodBB como ejemplos. He incluido las imágenes SVG y png imágenes a este paso. Los archivos png son para vista previa y si desea descargar los archivos SVG se puede abrir en AI o en Inkscape para mirar las partes individuales de la imagen.
En primer lugar, usted querrá abrir Illustrator o Inkscape y crear un nuevo archivo. Nombre del archivo por lo que es claro exactamente lo que es esa imagen. Por ejemplo; PmodBB-protoboard.
La próxima cosa que usted querrá hacer es mostrar las reglas y haga clic derecho sobre la regla para elegir qué unidades que desea utilizar. Es importante que realmente medir las piezas en las unidades solicitadas y utilice para sus imágenes.
A continuación, elija la herramienta Rectángulo y dibujar la forma básica de la Junta. Si la Junta no es exactamente un rectángulo lo más fácil es cortar fuera del rectángulo base en lugar de añadir formas. Puede crear la forma que desea recortar y luego usar la herramienta para quitar el frontal en el pathfinder. Todo lo que parece ser círculos blancos en los ejemplos es en realidad agujeros.
A continuación, agregue cualquier otros componentes que desea agregar.
Nota: Si usted planea en la fabricación de múltiples partes extremadamente le aconsejo crear un archivo de piezas de uso frecuente. Así sólo tienes que medir y crear una vez y se ayuda con consistencia. Por ejemplo, en mi archivo de piezas comúnmente usadas tengo interruptores (ver PmodENC), tornillos (ver PmodBB), botones (se muestra en el chipKIT Pi), puertos (se muestra en el chipKIT Pi), hembra y macho pins (como se muestra en los ejemplos) y círculos de agujeros de tamaños comúnmente.
En este archivo también tengo un cuadro de texto. Si utilizas un tamaño y fuente mucho, que tienes que, ahorra tiempo a copiar y pegar en este cuadro de texto de la plantilla y cambiar el texto que comenzar desde cero cada vez.
También puede Agregar logos a sus piezas. Si no se muestran sus insignias cuando subes a Fritzing necesita un formato diferente. Usé archivos eps para los logos en las placas Digilent.
