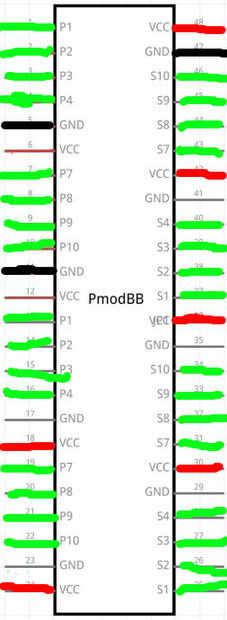

Paso 3: Vista esquemática SVG
Al crear el SVG para la vista esquemática primero crear el rectángulo básico con las misma dimensiones como la Junta. Se debe llenar con blanco y tiene un contorno negro.
Luego poner el nombre en el centro.
Las clavijas de la vista esquemática tienen normas muy específicas. Los pernos deben ser 0,1 pulgada aparte y 0,1 pulgadas de largo. Los pernos también deben ser de color por consiguiente:
rojo: entrada de tensión de pernos. (3V, 5V, VIN, etc..)
azul: entrada analógica o pernos pernos, reset, ref pernos etc.
verde: salida pins pins/digital
negro: pernos de tierra
PS: perdón por la edición de imagen descuidada. Yo quería arreglar esto lo antes posible para que no engañar a nadie. ¡ Finalmente se soluciono las imágenes reales.
