Fritzing - un Tutorial (7 / 11 paso)

Paso 7: Circuito terminado

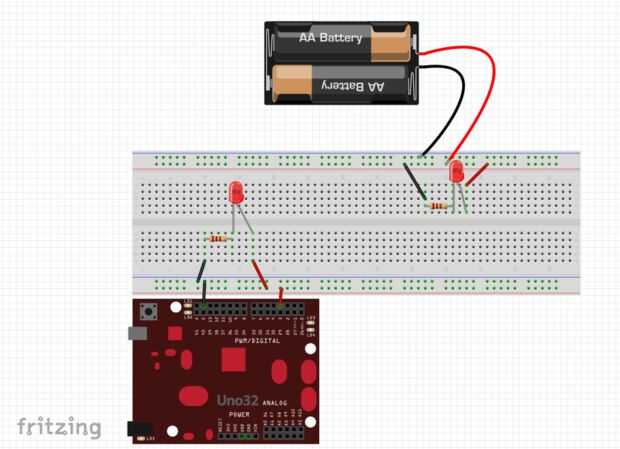

Antes de que cambie de vista, voy a hacer un circuito completo. En vista del protoboard, se ve así.

Aviso que tengo aquí dos circuitos separados, uno usando el Uno32 de Digilent y uno usando una batería pack. El uso de la Uno32 permite más control sobre el LED como se puede ver aquí. Ahora lo cambie a la vista esquema. Para cambiar vistas, seleccione la pestaña correspondiente en la parte superior del dibujo.
