Paso 7: Crear tus propias piezas
Si alguna vez quería crear sus propias tablas o piezas para Fritzing puede! Todo lo que necesitas hacer es crear la pieza o el Consejo que desea en un programa como Adobe Illustrator o Inkscape y guardarlo como un. Archivo SVG. Usted tendrá que crear cada uno de tres vistas por tu parte. Hay muchos tutoriales sobre cómo crear sus propias piezas. Si deseas algunos de ellos antes de hacer su propio. Usted necesitará hacer un seguimiento de las capas como Fritzing tiene capas específicas necesitan para ciertos puntos de vista.

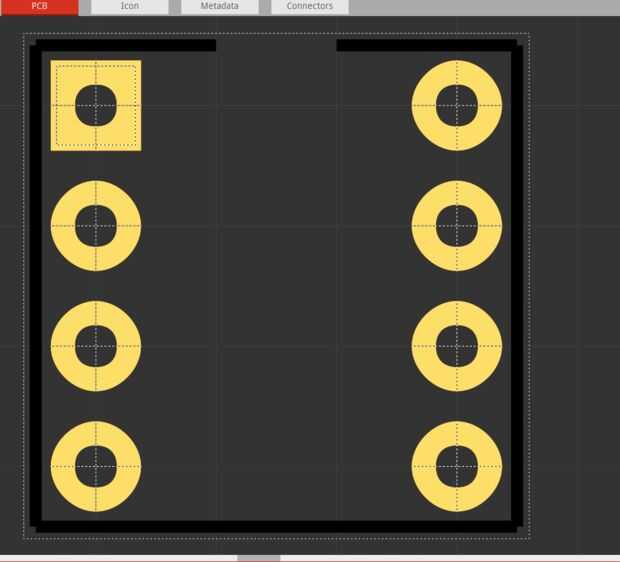

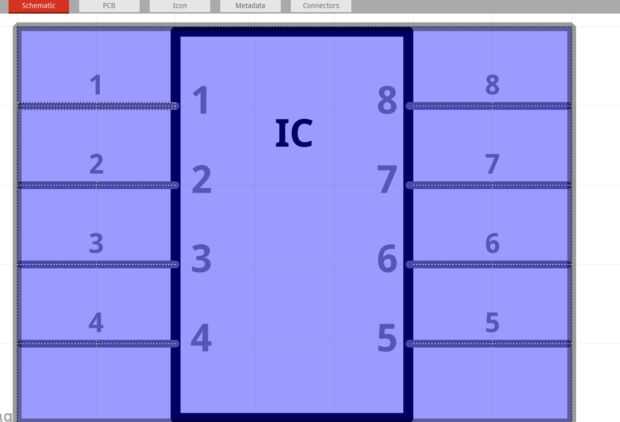

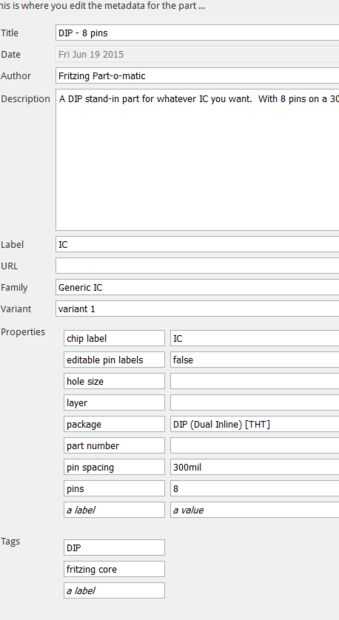

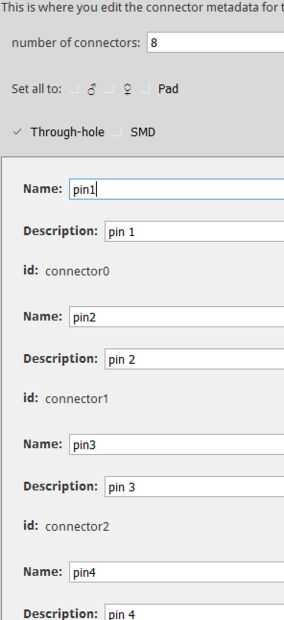

Una vez creado el archivo svg puede arrastrar cualquier parte como un chip de IC y el clic en el "esta opción de la parte editar". Se abrirá una ventana y encima puede cargar todas las imágenes en las lengüetas de la perspectiva. Usted desea editar la parte de datos Meta así puede añadir tu propia descripción a la parte. También puede cambiar el número de pernos en la Junta y cambiar el nombre de los pines como mejor parezca.

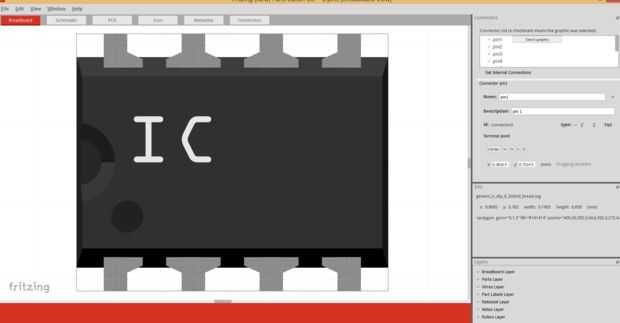

La parte tediosa de la creación de un circuito es la selección de cada pin en la imagen que creó. Deberás hacer clic en cada pin y seleccione la parte del gráfico que desea ser ese agujero de pernos. Esto puede ser un proceso largo si usted tiene un gran número de pines. Usted necesitará hacer esto para cada imagen que subas. Asegúrese de guardar su proyecto con frecuencia.
