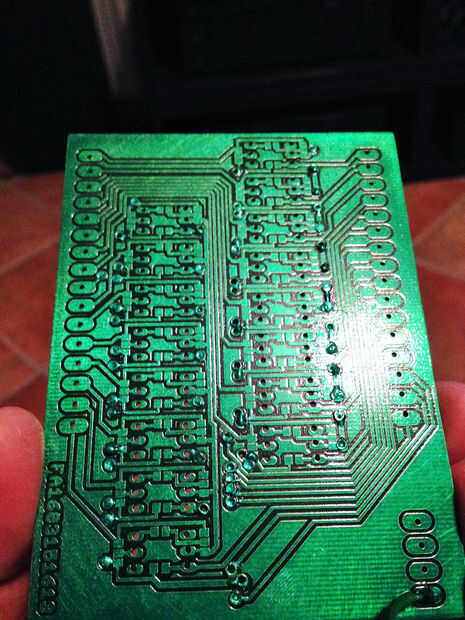

Paso 5: Puede utilizarse también para imprimir PCB!!
Esta impresora también puede considerarse "mutipurpose" porque lo he utilizado con satisfacción para realizar pcb.
De hecho el láser que se utiliza para catalizar la resina puede también utilizarse para impresionar el photoresist presente en las tablas presensitized para fotograbado.
Para ello, normalmente de diseño pcb con Eagle PCB y luego produzco gcode usando una versión modificada de un ulp conocida para eaglePCB, PCB-Gcode.
Para impresionar a la Junta de presensitized tienes que quitar el vaso y montar la Junta de la placa con 2 tornillos.
Si el tablero es un lado 2 pcb se debe imprimir la parte superior lado primero y luego gire la Junta en la placa e imprimir la parte inferior. Con el fin de alinear los dos estampados que hay que tener una medida precisa del desplazamiento en el eje x cuando usted espejo la Junta y una rotación también (ya que usted probablemente no será lo suficientemente preciso con los agujeros y la construcción de sí mismo). Esto no es un proceso fácil, pero cuando lo has hecho tienes que modificar mi instalación con los suyos, en el "/ scr/pcb2FSLAprinter.scr" archivo, antes de lanzar el script dentro de eagle pcb.
Después de que las impresiones se realizan te puede tratar la Junta como en un proceso común de photoprinting, para que pueda utilizar el hidróxido de sodio y luego agua oxigenada para quitar el cobre.
