Paso 1: Cómo empezar
Cómo se mide la fuerza y de presión con un FSR

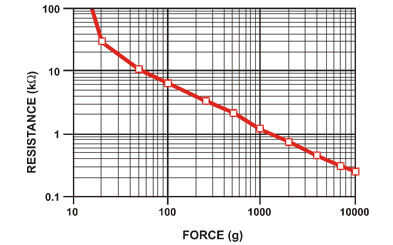

Como hemos dicho, la resistencia de la FSR cambia como se aplica más presión. Cuando no hay ninguna presión, el sensor parece una resistencia infinita (circuito abierto), como la presión aumenta, la resistencia disminuye. Este gráfico indica aproximadamente la resistencia del sensor en las mediciones de fuerza diferentes. (Nota que la fuerza no se mide en gramos y lo que realmente quieren decir es Newtons * 100!)
(Véase el gráfico más abajo)
Es importante notar que el gráfico no es realmente lineal (es un gráfico log/log) y que en las mediciones de fuerza especialmente baja rápidamente va de infinito a 100K ohmios.
Prueba tu FSR

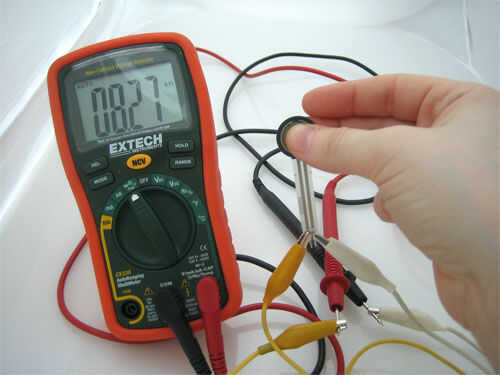

La forma más fácil de determinar cómo sus obras FSR son para conectar un multímetro en el modo de medición de la resistencia a las dos lengüetas en su sensor y ver cómo cambia la resistencia. Porque la resistencia cambia mucho, un medidor de rango automático funciona bien aquí. De lo contrario, asegúrese de que tratar de diferentes rangos, entre 1M ohmios y 100 ohmios antes de 'abandonar'.
Conexión a tu FSR
Porque FSRs básicamente son resistencias, son no polarizados. Eso significa que puedes conectar hasta 'de cualquier manera' y que va a trabajar bien!

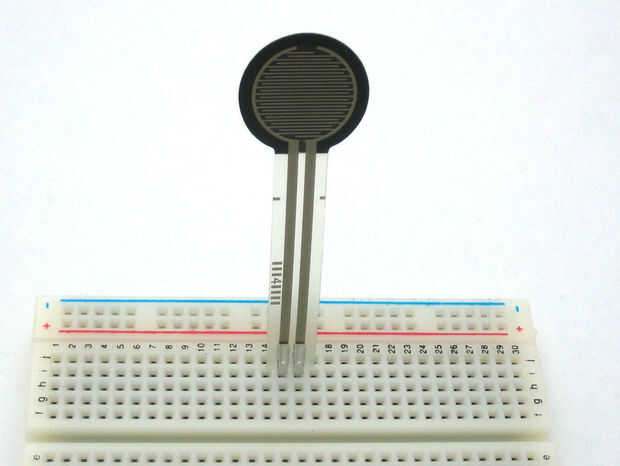

FSRs son a menudo un polímero con material conductor serigrafiado en. Eso significa son de plástico y la conexión ficha está engarzada en el material algo delicado. La mejor manera de conectar a estos es para simplemente enchufar un protoboard

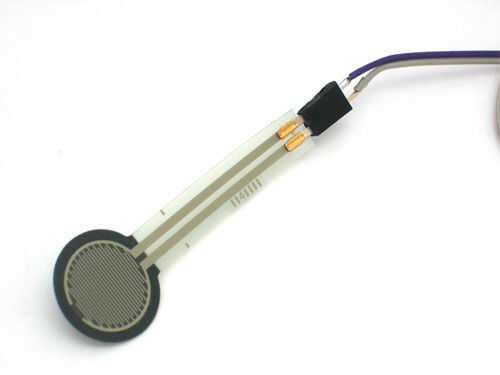

o utilizar un conector de abrazadera-estilo como cocodrilo clips (ver imagen abajo), rúbrica femenina

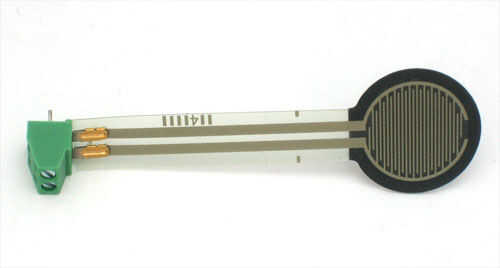

o un bloque de terminales como Phoenix #1881448
Es posible soldar en las fichas pero debe ser muy rápido porque si tu plancha no es buena calidad o dally incluso unos segundos, derretir el plástico y estropear el FSR. No intente soldar directamente a tu FSR a menos que esté absolutamente seguro de que tienes las habilidades para hacer tan.
