Paso 4: Assemblare gli interruttori
Ora abbiamo il telaio ed il pannello Belgio e forati, possiamo passare agli interruttori.
Por prima cosa dobbiamo determinare le connessioni. Ho allegato un archivo en formato Excel ("Connessioni Lights.xlsx") il quale contiene la lista de todos los interruttori y commutatori (de ordine da sinistra una destra guardando il pannello frontalmente), tipo de il (ON-ON, ON-OFF-ON, e "Rotary" ossia me commutatori), il filo corrispondente (questa colonna ovviamente la modificherete por adattarla alla vostra configuración). Por ora tralasciate le colonne sucesivas en quanto riguardano Arduino e la connessione con FSX, oggetto di paso successivi.
Parliamo ora dello schema elettrico.
Por semplificare il cablaggio, tutti gli ingressi digitali di Arduino li impostiamo con il pullup interno attivo: questo significa leggeremo sempre valore alto (+ 5V) se il pin no è connesso un nulla, e bajo (0V o GND) quando attiviamo lo cambiar pin de il portando una massa. Tutti gli cambiar una debida posizioni sono quindi connessi una massa da un lato, mentre il centrale va direttamente al pin digital. En este modo de ángulo "alto (o"1") de leggeremo mentre en ángulo"A"il centrale sarà connesso una massa quindi leggeremo bajo (o"0") OFF".

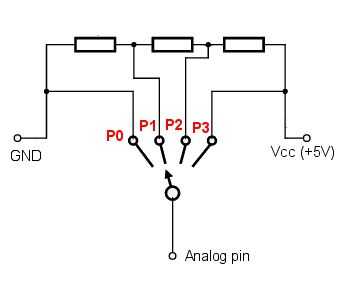

Por ridurre il numero di pin necessario su Arduino, por gli cambiar un posizioni tre ed me commutatori debido ho utilizzato pin analogici connessi al centrale, e partitori resistivi por realizzare valori di tensione diversi a seconda della posizione dello interruptor o commutatore (vedi figura).
De este modo occuperemo solamente 9 pin digitali e 7 analogici, quindi un Arduino Nano sarà sufficiente en quanto mette a disposizione 8 ingressi analogici rispetto ai 6 della versione UNO.

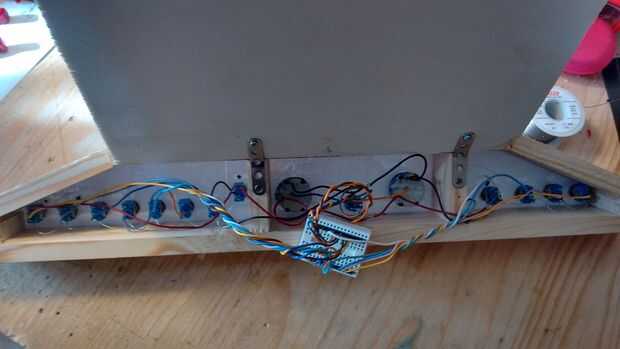

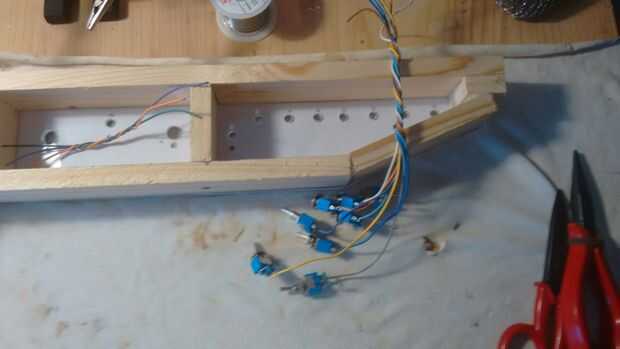

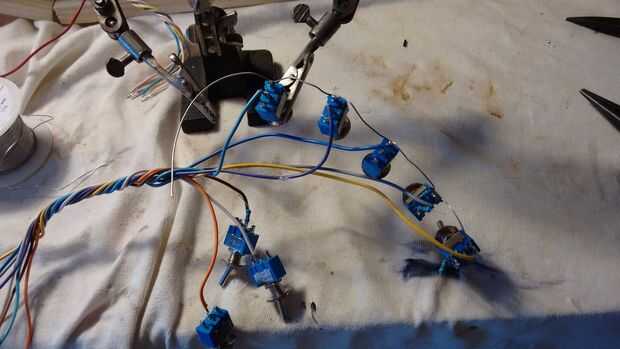

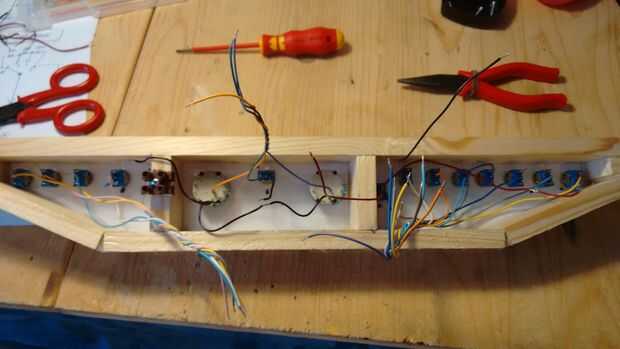

Dato internamente il pannello è diviso en tre sezioni delimitar dai due montanti, cablare gli interruttori ed fili en tre gruppi hecha, por facilitare anche il estribos. Dei de piedino de la ONU "ad saldato Ogni filo è quindi" debida Rúbrica, connessi un loro volta en parallelo ai piedini dell'Arduino Nano, secondo lo esquema indicato nel foglio Excel.
