Paso 3: construir!!!!!!

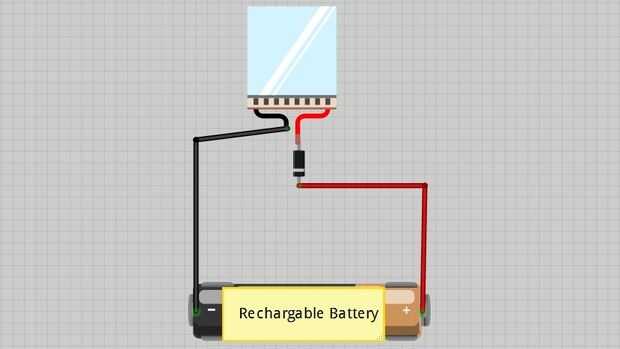

El primer paso para la construcción es soldar el circuito entre sí. Si lo desea, puede prototipo del circuito en un protoboard antes de permanately de soldadura. Consulte el diagrama anterior creado en Fritzing para ayudar con el proceso de soldado. Si usted necesita ayuda para soldar, una fuente muy completa se puede encontrar en:

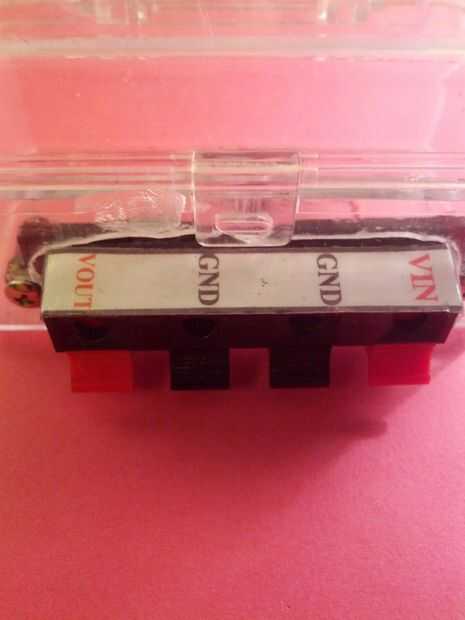

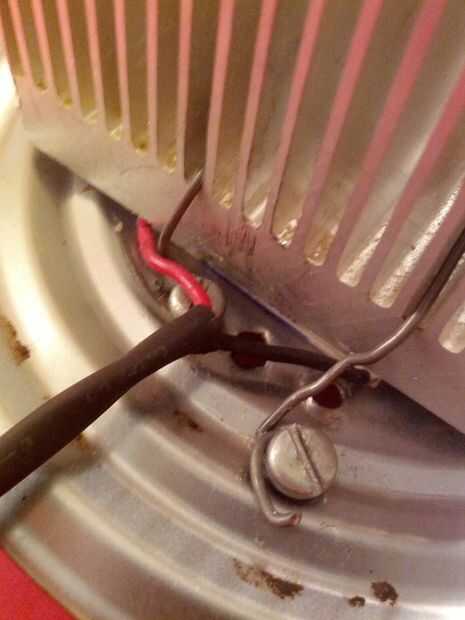

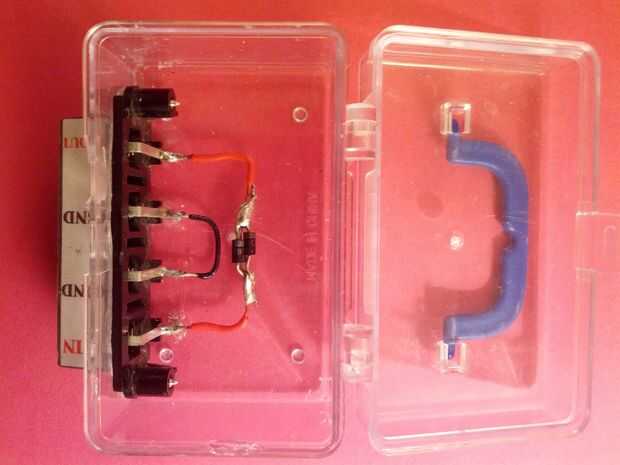

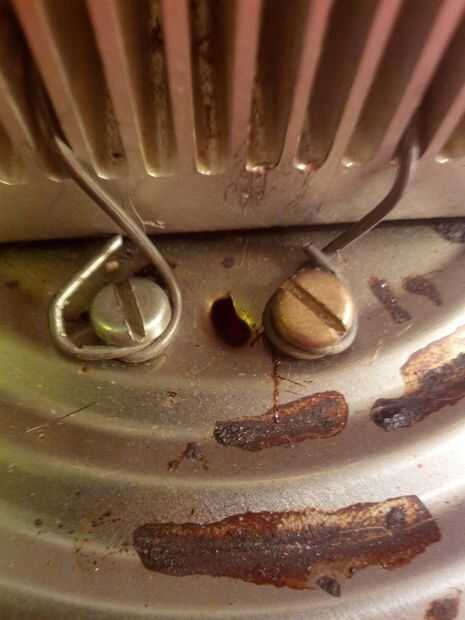

https://Learn.Sparkfun.com/tutorials/How-to-SOLDER... Para instalar el módulo peltier para el disipador de calor, cortamos un agujero de la pulgada en la tapa de una lata grande. Luego centra la peltier sobre el agujero y había intercalada entre el disipador de calor y la tapa. Utilizamos tornillos y alambre suave para fijarlos firmemente juntos. Otra opción para fijar el disipador de calor a la peltier es utilizar compuesto térmico, una especie de pegamento térmicamente conductivo. Por último, hemos reducido tubos termocontraíbles sobre los alambres de peltier para proteger del calor. Para el estuche conveniente cortar para caber una plaza fuera de la caja de plástico pequeña y atornillan los terminales de resorte en la caja. Después de atornillar en, se procedió a la soldadura en los componentes y los cables adecuados. Además, imprimir etiquetas y había pegado a los terminales de resorte para la conexión fácil.
Después de leer sobre este dispositivo, usted está probablemente curiosidad acerca de cómo funciona el circuito. Aquí es un resumen básico de funcionamiento. En primer lugar, el módulo Peltier produce electricidad debido a la diferencia de temperatura. En un lado del módulo se coloca calor extremo, mientras que en las mentiras de un disipador de calor. ¿Ver todos esos bits ondulados de metal? Estos no son sólo para la belleza, están diseñadas para maximizar el área superficial para el calor a disipar, enfriamiento de este lado de la peltier. Esto es similar al metal rugoso que rodea el motor en una motocicleta.
A continuación, la electricidad alcanza el diodo en el circuito. Un diodo sólo permite que la corriente eléctrica al flujo de una manera-hacia la batería. Si un diodo no fue colocado en el circuito de la batería se drenaría poner electricidad en el módulo peltier y creando el efecto de enfriamiento que se ha descrito anteriormente. Finalmente, la electricidad llega a la batería y, si la tensión es mayor que el de la batería, se comenzó a cargarlo.
Fuentes:
https://Learn.Sparkfun.com/tutorials/diodes
http://en.wikipedia.org/wiki/Heat_sink
