Paso 3: cableado

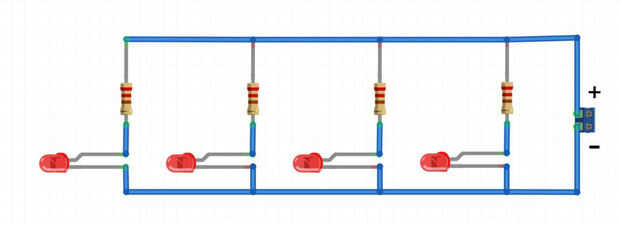

El cableado es sencillo, cada LED debe tener su propio resistor limitador actual. Utilizamos 1K para mi LED, usted puede tratar de baja para hacerlo más brillante pero probablemente no debería ir menor de 220 ohmios o corre el riesgo de dañar el LED.

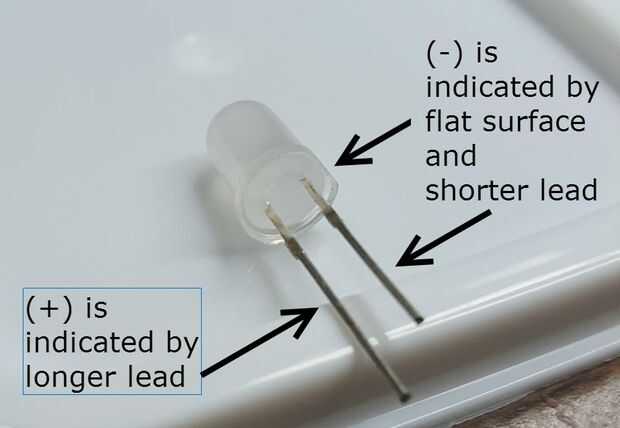

Recordatorio:
Lado plano con el cable más corto es el cátodo (-)
Lateral no plana con el cable más largo es el ánodo (+)
Si tienes un multímetro, usarlo a prueba la polaridad de la energía, de lo contrario, tratar de enganchar para arriba y si no se enciende, invierta el + y -.
Se utilizan una rúbrica y un protoboard a experimentar con diferentes LEDs y valores de resistencia. Sin embargo, esto no es estrictamente necesario ya que sólo puede soldar todo junto.
