Paso 2: Configurar los módulos de entrada-salida aislada Serial
1. Vuelva a colocar el firmware existente en K108 con dos, chips de firmware de K108dual idénticos.

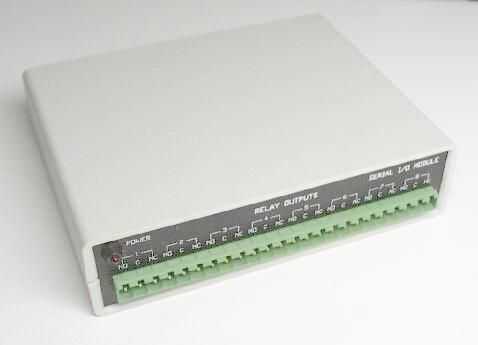

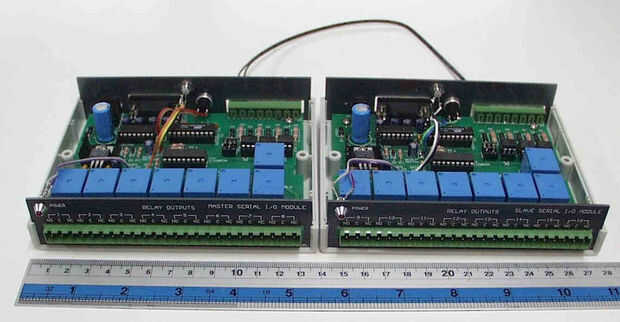

2. Saque los paneles frontal y posteriores de cada K108. Deberás desoldar y quitar los embellecedores de las LED y reset switch. Añadir el Master panel y relés 1-8 un K108 y los paneles de esclavo con relés 9-16 a otro.

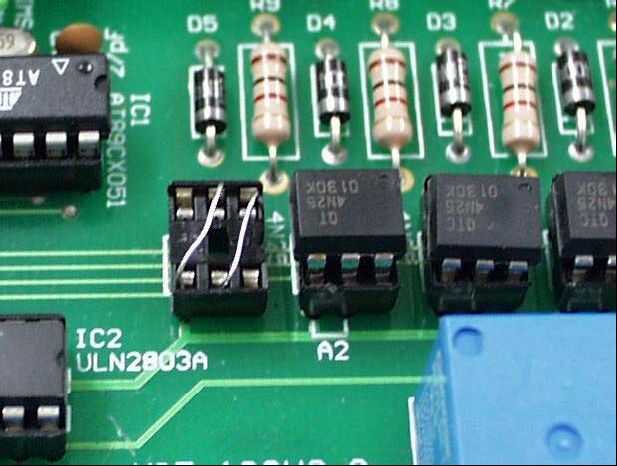

3. quitar IC7, 4N25 de ambos K108s. Inserte dos hilos une o suelda en la parte inferior de la PCB por debajo del zócalo de IC7 o puente-ed como se muestra:
• Pin 1 a 5
• Pin 2 a 4

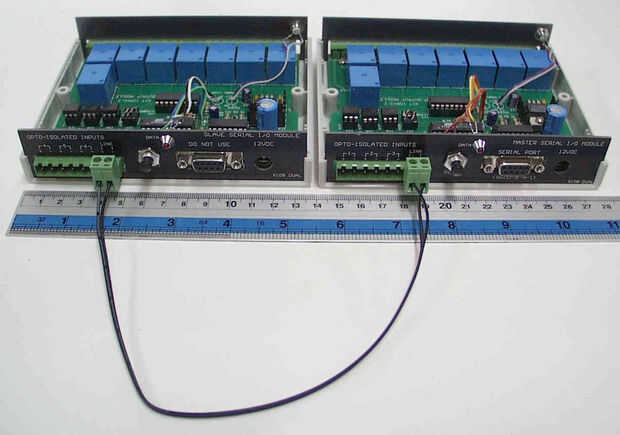

4. los dos kits de K108 necesitan conectarse entre sí mediante un enlace de datos. El enlace de datos utiliza 4 de entrada de cada kit original. Utilice el cable de 2 hilos corta suministrado para conectar la entrada 4 de cada equipo junto, con los terminales '+' conectado entre sí y el '-' terminales conectan entre sí. La conexión con los tapones terminales de tornillo de 2 polos suministrados con cada kit de K108.
Longitudes de cable más largas son posibles entre los dos equipos. Sin embargo el enlace de datos utiliza pulsos nivel TTL, que se verán afectadas por las longitudes de cable largas. Algo más de 1 metro (36 pulgadas) puede causar problemas. Pruébelo y vea!
Sólo uno de los kits se conecta a la PC vía el puerto serial. Se trata de la principal unidad. No importa cual kit se conecta a la PC. Sin embargo, para facilidad de uso, los paneles frontales y traseros se numeran diferentemente para el maestro y esclavo así que tiene sentido para conectar el kit con la etiqueta ' amo "al puerto serie del PC.
Los módulos requieren una fuente de alimentación 12V DC positivo centro con por lo menos 500MA dibujar... así que solo corte el extremo del negocio de centro positivo DC 2 tacos y conéctelos a una de las baterías de 12V (tengo 5MAH baterías sólo para asegurarse de que todo funciona bastante)
Estos pasos se describen en el manual para estas cosas (y el módulo de actualización posterior) pero... tiene sentido publicarlos aquí así
