Paso 4: Cableado de los diablos de la cosa

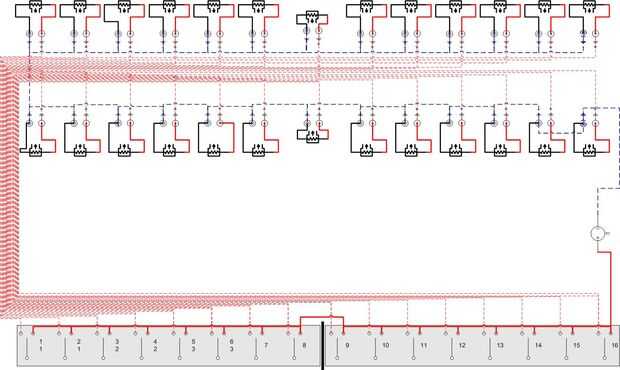

A lo largo de la parte inferior del diagrama se verá lo que tengo como mi salida de relé de los módulos de relé. Hay 16 (si has usado el kit de actualización dual) disponible para jugar con (por cierto, este kit es capaz de cambiar completa AC por lo que no está limitado a aplicaciones de DC... esto podría utilizar para encender y apagar luces o licuadoras o cualquier cosa que desee realmente).
pero tengo 26 dispositivos para disparar con ella, por lo que algunas cosas se conectarse a los mismos bornes (podría en teoría alambre cosas múltiples terminales así de tal manera que tienes que activar dos relés a la vez para activar un solo dispositivo... podría agregar mayor versatilidad).
puede ser en su mejor interés a cada lanzador el número para que pueda mantener cosas rectas. Mi esquema de numeración comienza con #1 en la esquina superior izquierda y sigue en #12 en la parte superior derecha luego #13 en la parte inferior izquierda y #24 en la parte inferior derecha, #25 y #26 son los dos en el centro que no están en consonancia con todos los demás.
Para mis propósitos tengo una configuración que se disparará:
#1
#12
#2 y #11
#3 y #10
#4 y #5 y #6
#7 y #8 y #9 (final de la fila superior)
#13 y #24
#14 y #23
#15 y #22
#16
#21
#17
#20
#18
#19 (final de la fila inferior)
#25 y #26
Si se cuenta esos arriba... eso es 16 eventos para disparar dispositivos de 26, así que tenemos cable por consiguiente... que ahí viene la crappyness del Visio pulg (es muy difícil para las conexiones que cerraran una capa)
Desea conectar cada terminal positiva como sigue a los módulos de relé (RXX es para relé que LXX es Launcher):
R01 - L1
R02 - L12
R03 - L2 y L11
R04 - L3 y L10
R05 - L4 y L5 y L6
R06 - L7 y L8 y L9
R07 - L13 y L24
R08 - L14 y L23
R09 - L15 y L22
R10 - L16
R11 - L21
R12 - L17
R13 - L20
R14 - L18
R15 - L19
R16 - L25 y L26
Toma una longitud de cable lo suficientemente largo y envuelva un extremo pelado alrededor de un perno y apriete una tuerca del cable entonces pasar el perno por la parte inferior de la madera contrachapada y apriete la tuerca otra abajo en la parte superior para apriete el tornillo en su lugar, apriete una tuerca de mariposa en la negrita luego ponga el otro extremo del cable en el correspondiente NO (normalmente abierto) terminal del módulo de relé.
Ahora querrá que haga correr el cable de las terminales de C de cada relé en el módulo de relé para el lado positivo de la batería de 12V con el conector apropiado en el extremo del cable de batería.
Ahora la única razón por la que decidí hacer esta cantidad de trabajo es porque quería mantener la mayoría de los cables fuera de sitio... que en este caso... todo el cableado está fuera de sitio como estas conexiones se hicieron por debajo de la madera contrachapada... hace mucho menos desorden y confusión.
