Fuente de 50W con transformador de lámpara de halógeno (3 / 10 paso)

Paso 3: Agregar un transformador de núcleo de ferrita externo

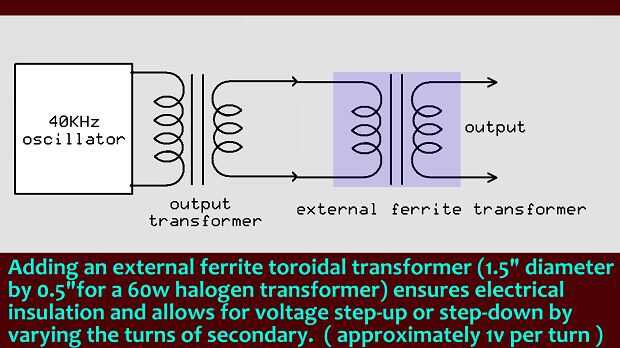

Mediante la adición de un externotransformador de núcleo de ferrita (toroidal o EE) garantizamos aislamiento total y seguro de la tensión de red, bobina primaria lleva sólo 12 vueltas. Devanado secundario/s requieren solamente alrededor de 1 vuelta X voltios salida. De esta manera que podemos elegir el voltaje de salida que necesitamos sólo agregando o quitando unas cuantas veces. Descender, paso y la salidas múltiples para fuentes de onda completa o split. Utilice el cable eléctrico de 1mm 2 con aislamiento. Material de la base debe ser de ferrita y polvo de hierro no .
