Fuente de 50W con transformador de lámpara de halógeno (5 / 10 paso)

Paso 5: transformador

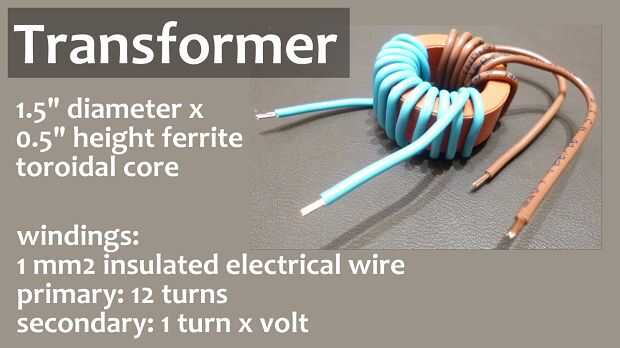

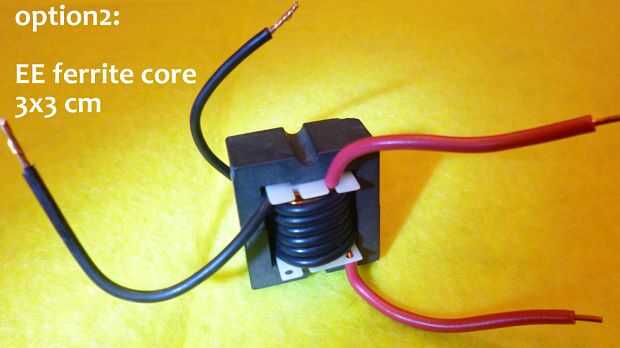

Núcleo del transformador puede ser toroidales o tipo EE . Material debe ser de ferrita. Frecuencia de salida es alrededor de 40 KHz (varía con la carga). Para una fuente, añadir una etapa del rectificador de onda completa / filtro / y tensión constante o regulador de corriente constante si es necesario. Usar diodos de recuperación ultra rápida. La serie 1N4000 no es adecuada para la conmutación de 40KHz. Utilice UF4000 serie 1 serie Amp o UF5400 de hasta 3 amperios.
