Paso 4: Tri-Color LED

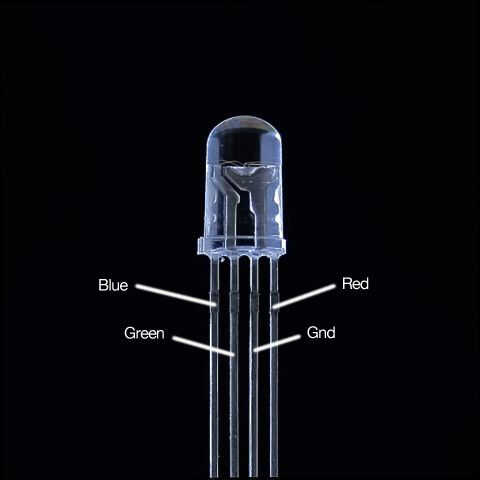

También utilizamos cuatro LEDs tri-color para nuestra fuente. Uno de estos LEDs se compone de cuatro patas. La primera es una pata roja que está conectada a una fuente de tensión y controla que la cantidad de sombreado de rojo en la luz. En segundo lugar es una pierna que va a tierra. El siguiente es una pata verde que está conectada a una fuente y controla la cantidad de sombreado verde. El último es la pierna azul, que va a una fuente de tensión y controla la cantidad de azul en el LED. El rojo tiene una caída de tensión de 2 V, mientras que el verde y el azul tienen una caída de voltaje de 3.2 V cada uno. Una vez más, sabiendo que el Arduino puede suministrar hasta 5 V y puede tomar un máximo de 25 mA, calculamos que necesitamos una resistencia de 150 Ohm para una resistencia de 100 Ohm para el verde y el azul y rojo. Estas resistencias fueron soldadas en la pierna correcta, y un alambre fue soldado en el otro lado de la resistencia y en el chasis de protección. Un alambre fue soldado en la pierna de tierra y provocaron el chasis al puerto de tierra del Arduino.
Tres salidas fueron designados para nuestro Arduino. Cuando el bajo alcanza el umbral, estas salidas dieron una cantidad aleatoria de tensión de 0-5 V. Para crear un color diferente para cada uno de los cuatro LEDs, conectamos una pierna diferente a una salida diferente para cada uno. Así, cuando se suponía que la luz, el color inicial sería diferente para cada LED.

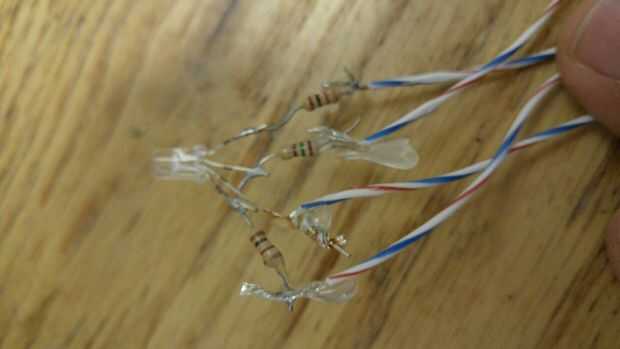

Además, queríamos que estos LEDs a desvanecerse a diferentes colores. Aunque tendría sentido para ellos para iluminar solamente cuando el bajo era alta, que les haría a parpadear rápidamente y no podremos ver el descoloramiento ocurren. Por lo tanto, hemos decidido que cuando se alcanza el umbral bajo, tres salidas proporcionaría un voltaje de.1 segundos. En ese momento, nosotros rápidamente cambiaría la cantidad de tensión en cada salida varias veces, haciendo que los LEDs cambian de color. La imagen muestra el cableado en la base de uno de los LEDs tri-color.
