Paso 2: Modificación de circuito de regulador
Este pequeño circuito es grande, pero ha sido diseñado para ser ajustada una sola vez, así que necesita ser modificado.

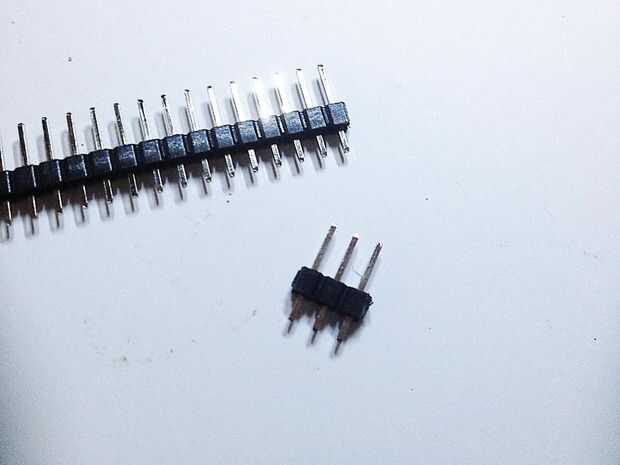

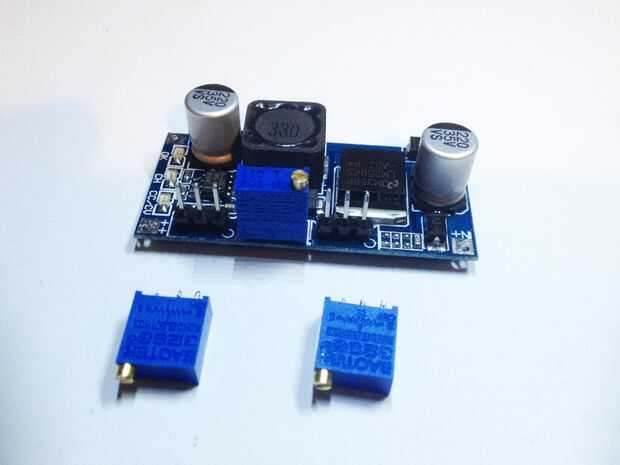

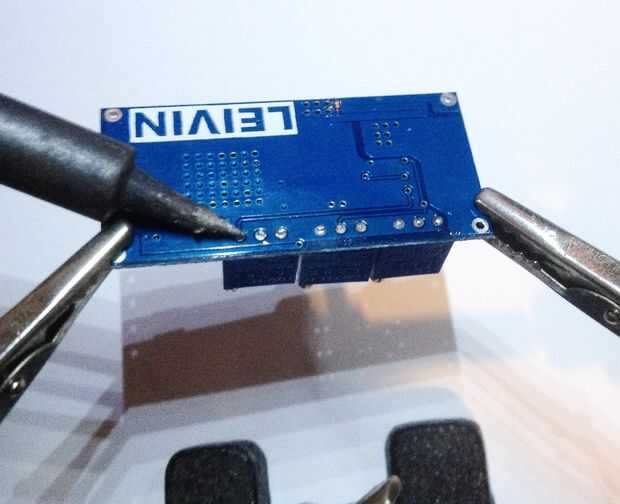

- Lo primero que tienes que hacer es desoldar el potenciómetro trimmer y las cabeceras de la soldadura en su lugar, se ajustan a derecho en los agujeros. Puede omitir este paso si algo sería soldar los cables directamente a la Junta.
La otra modificación es realmente opcional, usted realmente no necesita ver los LEDs, pero pensé que se ven bien.

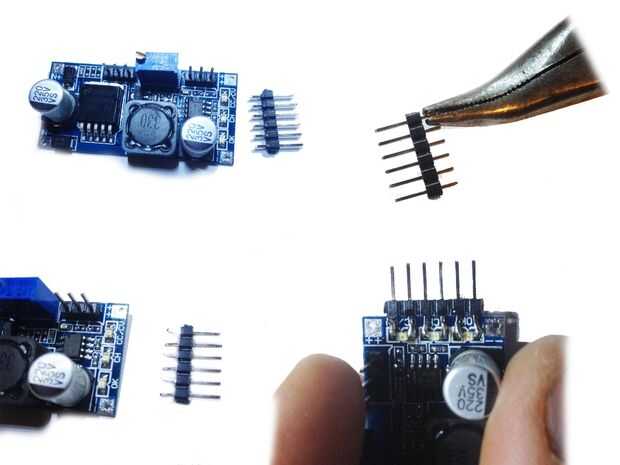

- La curva de la cabecera de las soldaduras en la placa y soldadura en. Poco de pegamento caliente añadir fuerza.
Cuando las baterías de la carga, el LED verde se encenderá cuando la corriente es menos de 0.1 de la corriente ajustada. Esto puede ser ajustado con la media de altura, que dejó en el tablero. Esto no es realmente necesario como se pueden ver los miliamperios bajando como las cargas de la batería.
