Paso 3: Disipación de calor
Este pequeño circuito es clasificado "3A". Pero creo que es más como 2A y 3A máximo con disipador de calor. Decidí hacer mi propio disipador de calor por lo que cabe dentro de la caja, pero si no te importa demasiado sobre el lado de la caja, puede ser mejor comprar una unidad con el disipador de calor unido a la parte posterior de la unidad (enlace) y omitir este paso. Aunque agrega £7,50 a este proyecto. Creo que no vale sólo para el disipador de calor, así que hice mi propio.

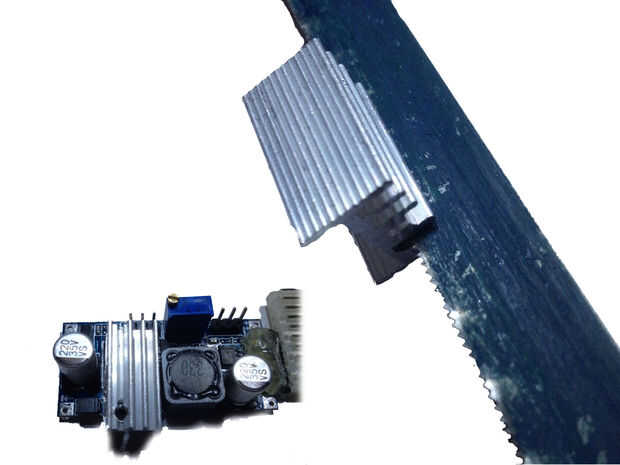

- El disipador de calor que tenía era demasiado grande para el espacio donde está el regulador en el Consejo. Así que corte el disipador de calor. Usé una sierra para cortar, pero el dremel con un disco de corte va a hacer muy bien.

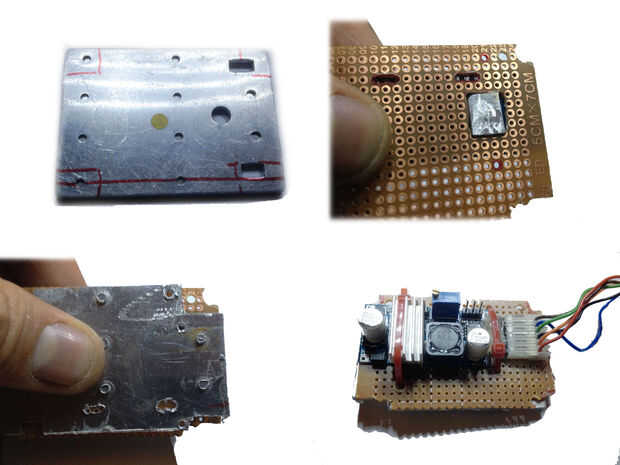

- Hacer los agujeros en la placa. En mi caso hice los agujeros para la parte de atrás de las cabeceras soldadas y para la disipación de calor adicional para el regulador.

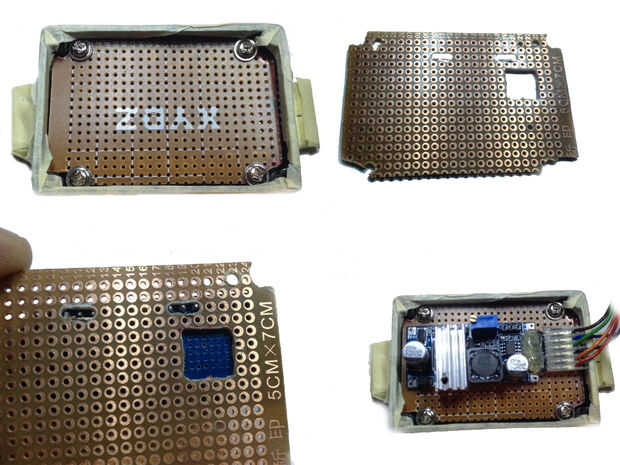

- Cortar la placa de aluminio con el tamaño de la caja y también cortar una esquina donde será el conector de entrada. Esa pieza se utilizará a nivel de las cosas (ver fotos) se mantiene la placa con unas bridas, agujeros adicionales va a necesitar ser perforados en la placa de aluminio y tablero.
Antes de todo junto con las bridas de fijación, use poco calor de la pasta para ayudar a transmitir el calor al disipador de aluminio.
