Paso 2: Obtener un puñado de piezas baratas para la soldadura en el PCB
Puedes ver en el paso final imágenes el 4049 hexadecimal convertidor cuatro resistores y condensadores varios están en la parte delantera de la Junta. En la parte de atrás puedes ver la bornera sólo empujar a través de sus respectivos agujeros y apriete las tuercas en la parte posterior, dando buena conexión eléctrica y mecánica.

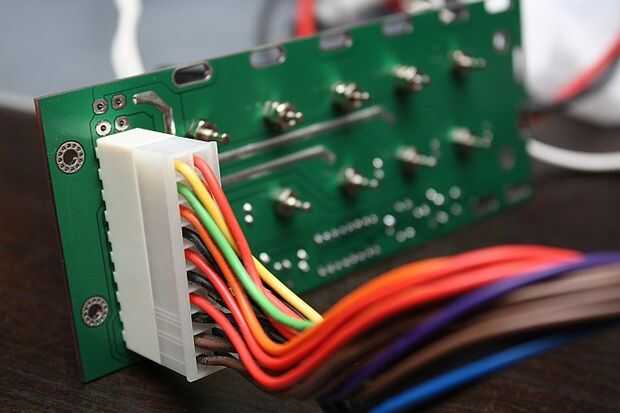

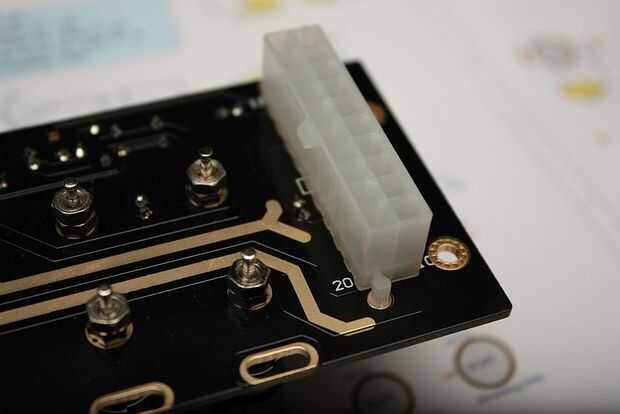

El conector Molex-estilo (encabezado ATX) se monta en la parte posterior del PCB. La nueva versión (negro) de la PCB está codificada con el conector, así que usted no puede instalarlo el camino equivocado. ATENCIÓN - de hecho hay una serigrafía en la parte inferior de la PCB como guía. Una vez que estés absolutamente seguro de que usted tiene en la posición correcta (como se muestra aquí), soldadura en lugar de la parte frontal de la placa.
Antes de que suelde otras piezas en el tablero, puede mejorar la capacidad de corriente de los rieles de voltaje principal - usted puede hacer esto mediante la adición de estaño a ellos donde hay una abertura en la máscara de la soldadura que se puede ver en esta imagen. Esto es opcional - o del curso.
