Fuente de alimentación ATX

bien este es mi segundo ir en esta construcción Particular.

Obtener una fuente de alimentación utilizada en orden de funcionamiento.

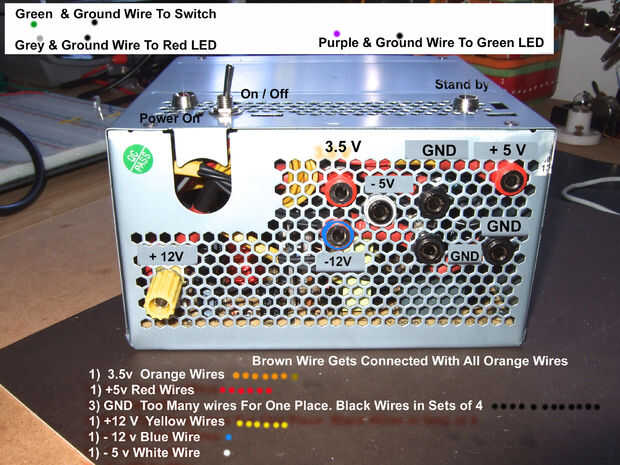

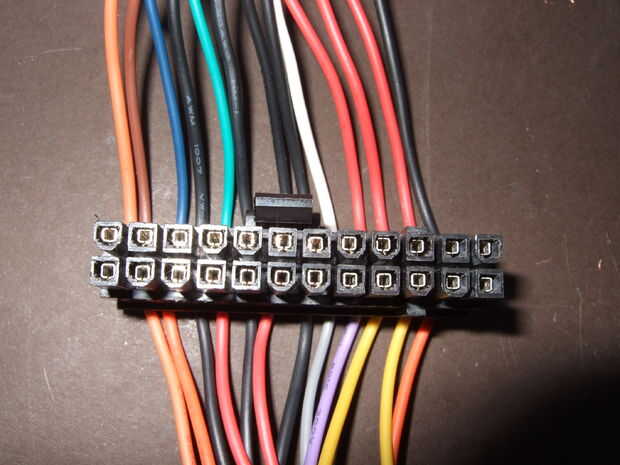

para abrirlo.  Consigue todos los cables en grupos. Toda la espalda, rojos, naranja, amarillo.

Mantener el marrón con el naranja,

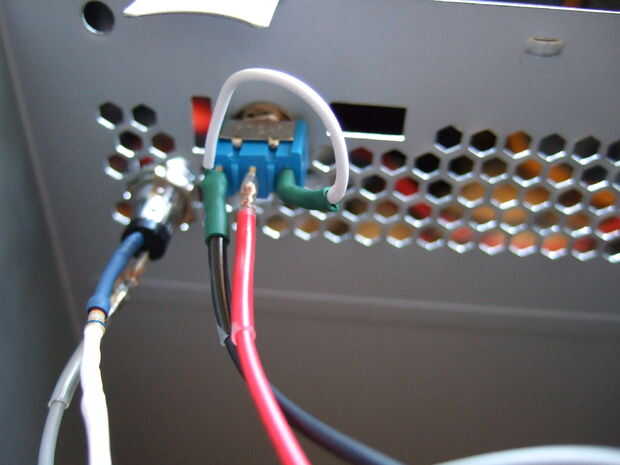

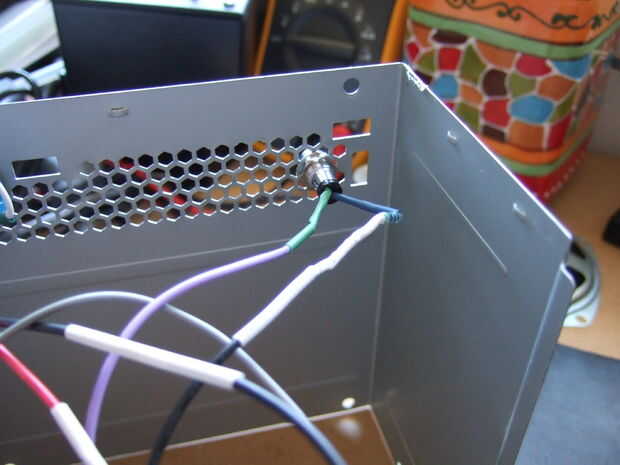

El verde va al Switch con un cable de tierra
El cable gris a y el LED junto con un cable GND y un 330R
La púrpura a un LED y un cable GND A 330 R

Que tiene 3 sistemas de tierra cables demasiado muchos a poner en un enchufe de plátano.

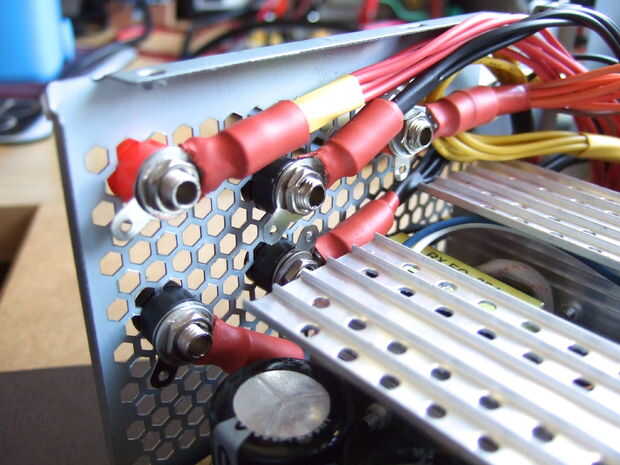

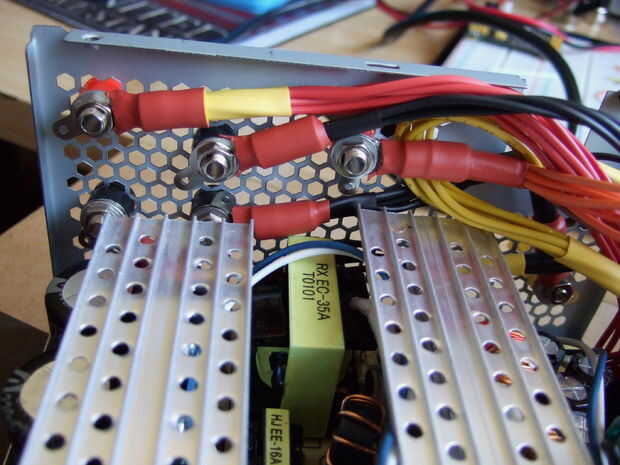

Los amarillos en un enchufe hembra de plátano.
La naranja y 1 marrón a un enchufe de plátano hembra.
El azul, el blanco no necesita. Acaba de poner del encogimiento del calor en ellos.

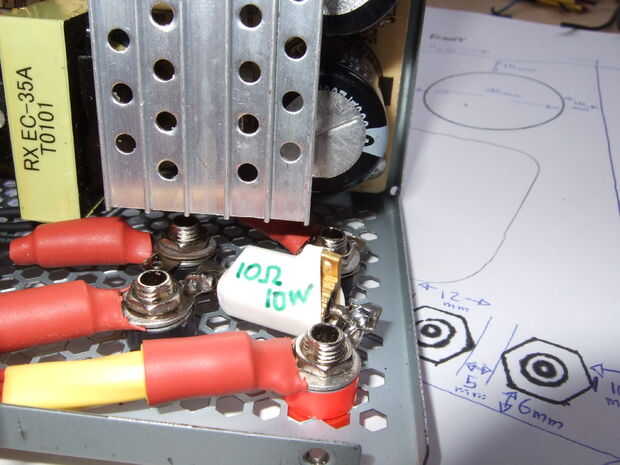

Necesita una resistencia de 10 OHMS 10 W entre los cables de tierra y los cables rojos.

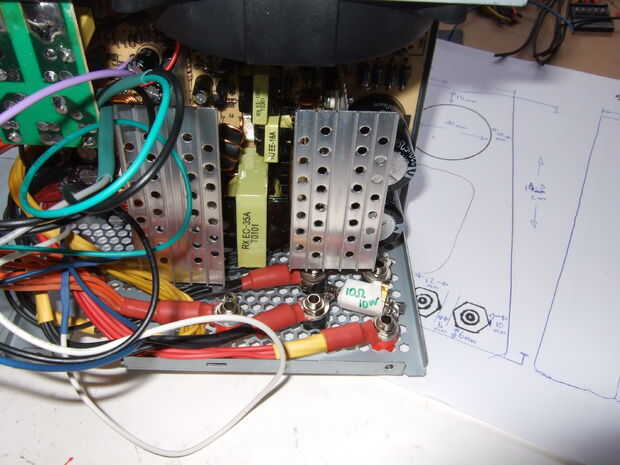

Ver fotos. Asegúrese de encogimiento de calor todas las conexiones. Ser cuidado desconecte poder suministrar control cables Etc.

Mi Build funcionaba fino. Hasta hoy. No era activación.

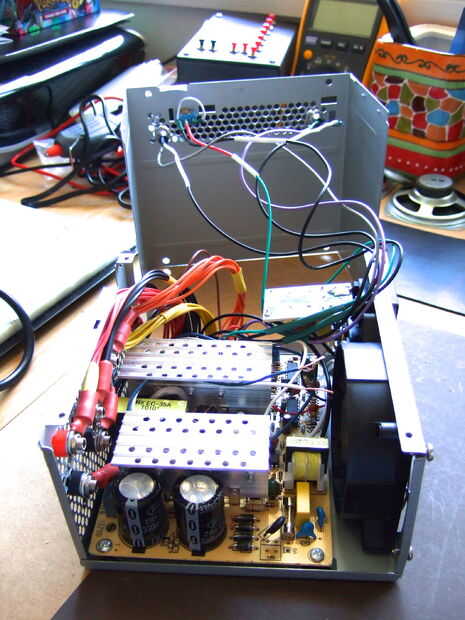

Así que lo abro y estaba comprobando Cables etc..

Y un choque!!!   y la fuente de alimentación.

Así que he aprendido...  EXTRAER EL ENCHUFE DE... COMPROBAR QUE NO ESTÁ ENCENDIDO. DESCONECTE EL ENCHUFE.

Me tienes descuidado distraído, sólo ser cuidado.

Ahora ve y construir algo.

De que manera esta fue mi muy descarga 1...
