Paso 1: Lista de materiales
Lista de piezas:
1 - LM317 (Texas Instruments tiene el smd en el programa de muestra gratis, la misma utiliza).
1 - resistencia variable de 10K ohm (potenciómetro) (olla)
1 - diodo puente (rectificador) o 4 diodos rápidos. Observar la polaridad! Siga el esquema exactamente.
1 - electrolítico capacitor 63V, 100-300uF (no importa). (Observar la polaridad).
1 - pequeño disipador de calor para el LM317
1 - pequeño ventilador de PC (12V)
1 - trozo de placa de circuito
2 - conectores (así que usted puede atornillar los cables en vez de cocodrilo les recorte)

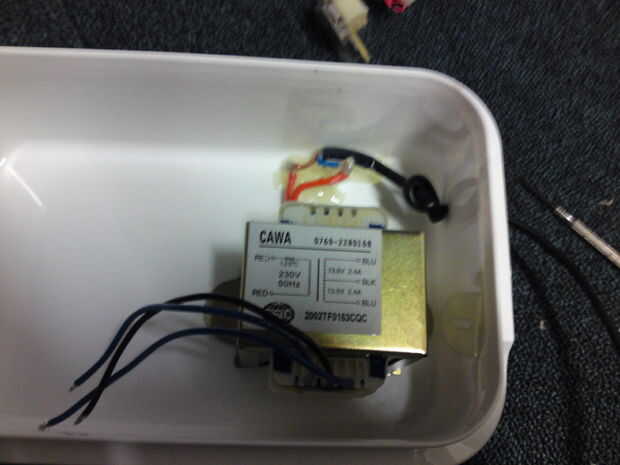

1 - transformador (yo usé uno que tiene 3 cables y 2 salidas, 13.5V y 27V)
Nota: Para poder utilizar toda la potencia, utilice un transformador que puede manejar al menos 1A porque el LM317 puede entregar hasta 1.5A.
1 - caja
1 - cable con enchufe
Varias longitudes de cable
Opcional:
1 - visualización tensión (el mío es de un viejo transmisor de radio control (rc))
