Fuente de alimentacion bipolar (13 / 18 paso)

Paso 13: Coloca el puente de diodos

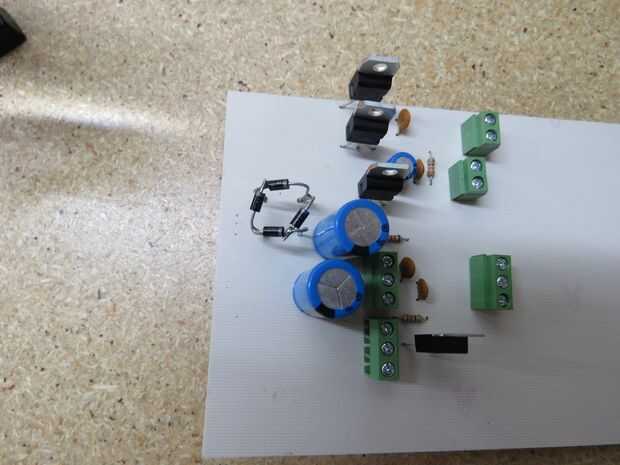

Puedes comprar un puente de diodos o armar uno con cuatro diodos rectificadores. En la imagen se muestra un puente armado con cuatro diodos

Para armar el puente de diodos debes realizar las conexiones como se muestra en el diagrama de la imagen. Los cuatro conexiones para el puente de diodos corresponden a las siguientes entradas y salidas (como se indica en la imagen):

Lengüeta en la parte superior izquierda: entrada de corriente alterna

Lengüeta en la parte superior derecha: voltaje positivo

Lengüeta en la parte inferior izquierda: voltaje negativo

Lengüeta en la parte inferior derecha: la otra entrada de corriente alterna

Si usas un puente de diodos (de los venden ya armados), procura las señalizaciones coincidan con los conexiones indicados anteriormente, para estos vienen señalados con sus terminales y los conecta de la misma forma.
