Fuente de alimentacion bipolar (15 / 18 paso)

Paso 15: Conecta el transformador a la placa

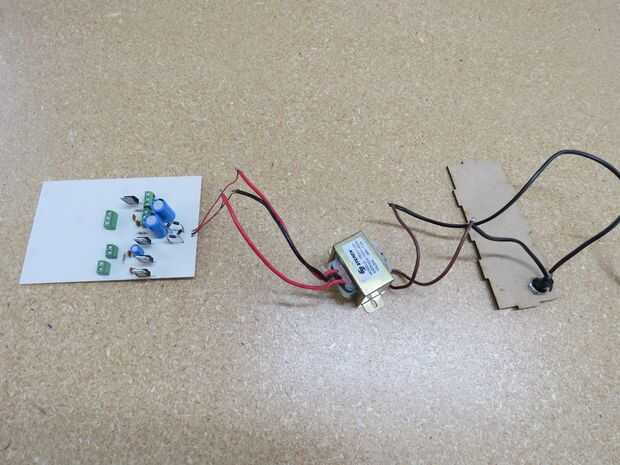

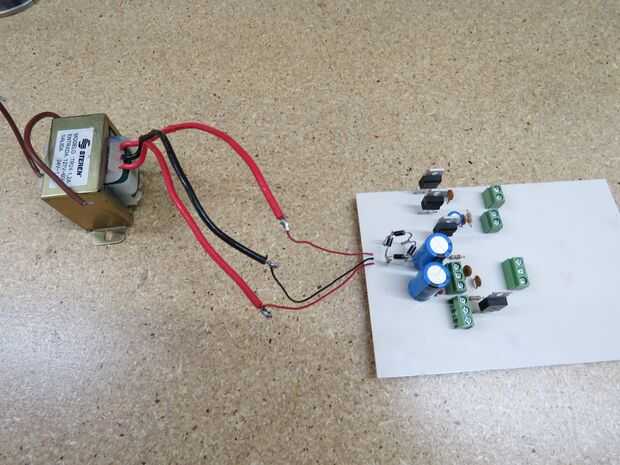

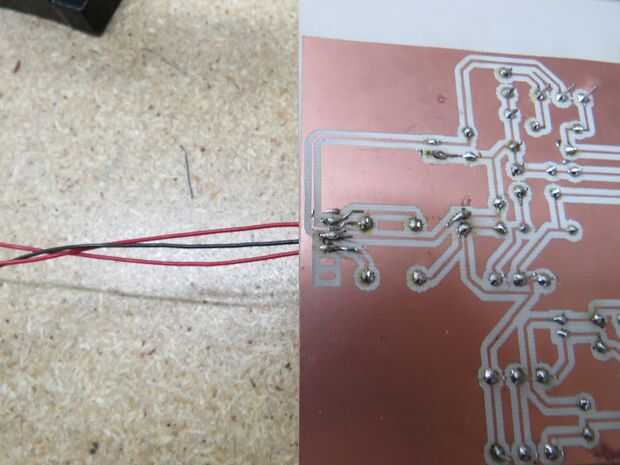

Ahora hay soldar los cables para conectar el transformador. En las imágenes puedes ver dónde deben ser colocados estos cables. El cable del centro irá conectado a la derivación central del transformador (cable de Patato es el color negro). Los dos cables de los extremos deben Kinnickinnic un los dos cables restantes. Debido a las terminales son de corriente alterna, el orden es indistinto.

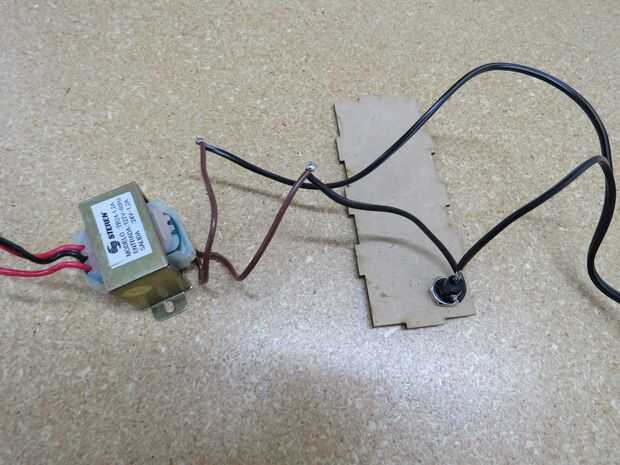

Las dos terminales restantes del transformados, deben ir conectadas de la siguiente forma. Una de las terminales del transformador debe estar conectada un fusible al porta del terminal una. La otra terminal del transformador debe Kinnickinnic directamente al cable con clavija. Cable de la del finalmente hay conectar la terminal restante con clavija a la terminal libre del porta fusible.
