Fuente de alimentacion bipolar (17 / 18 paso)

Paso 17: Conectar los componentes del gabinete a la placa

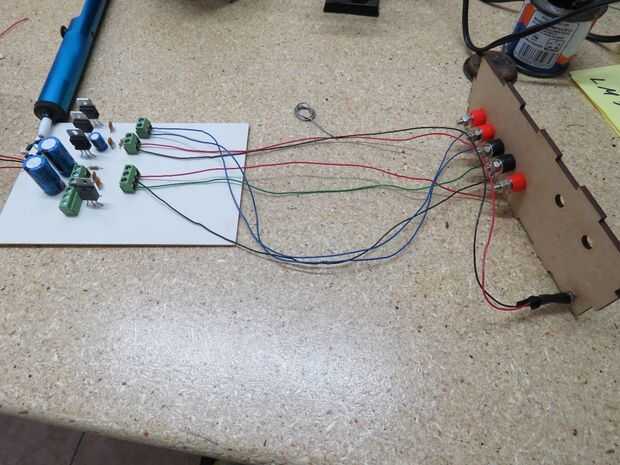

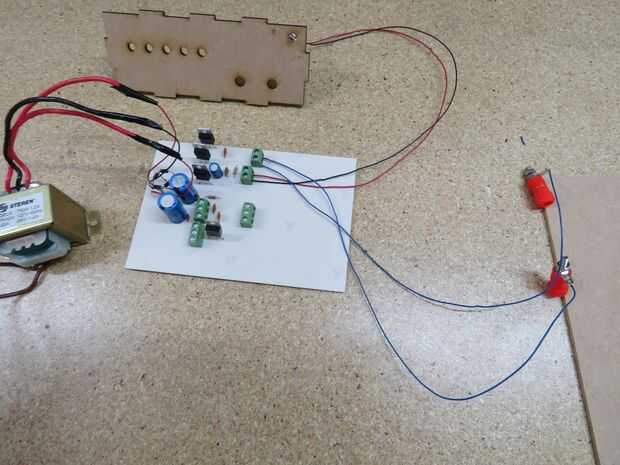

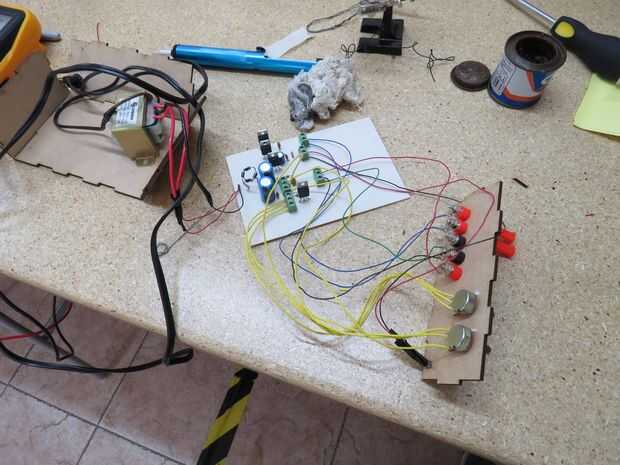

Es recomendable crear un código de colores para los cables se conectarán en los bornes. Este caso se emplearon los cables amarillos para los potenciómetros, el de negro para de un cable rojo y uno led indicador, cables azules para las salidas fijas de 5 y 9 V, cable rojo para la salida de voltaje variable positivo, cable verde para la salida de voltaje variable negativo, y cable negro para la tierra.

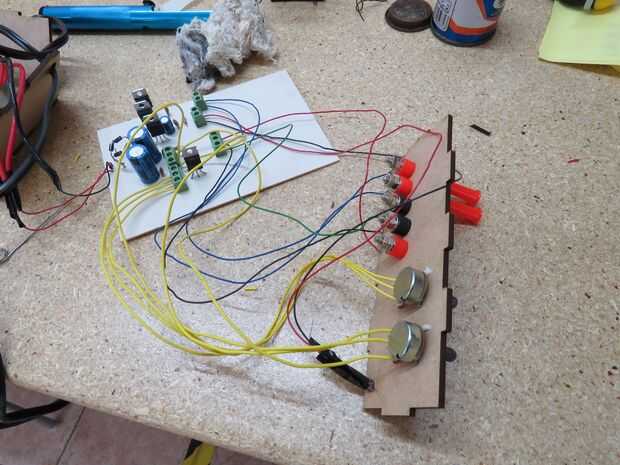

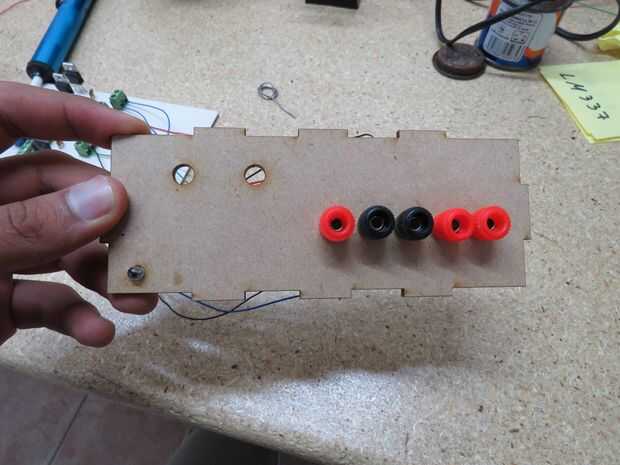

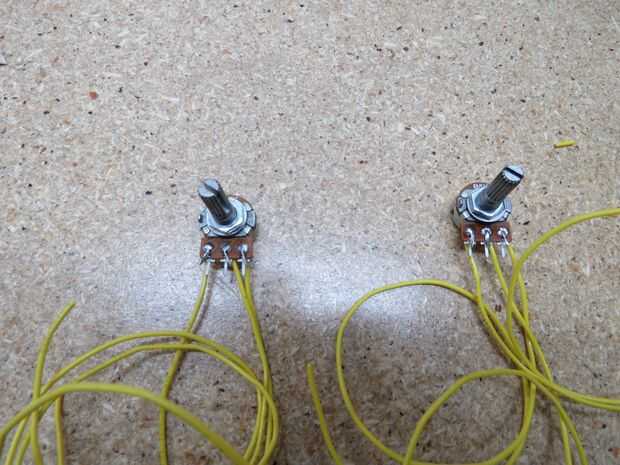

Las borneras verdes vistas en la imagen las dos de la parte superior derecha entregan 9 y 12 V. La inmediata de abajo es para el led indicador. Y las tres quedan abajo son las de voltaje variable tanto positivo como negativo y la terminal de en medio es la tierra. Las 6 borneras están junto a los capacitores es para marco el voltaje una para positivo y otra para negativos, simplemente entre un potenciómetro a cada una. La terminal de en medio del potenciómetro a la de en medio de la bornera y las otras terminales del potenciómetro es indiferente como las gomas solo cambiaría el sentido de si aumento o disminuye el voltaje. Simplemente conéctelos a borneras con entrada de plátano. Al gusto o como en la caja dando le el orden necesario.
