Paso 2: Abrir la caja!
Una persona inteligente pudo haber tomado más fotos... que persona no es a mí, por lo que vas a tener que usar tu imaginación un poco.
1. Desconecte la energía
2. Abra su caso: hay un haz de hilos de colores dentro. Uso un medidor (o lea la Junta) para determinar la tensión transmitida a través de cada uno. En mi caso, era amarillo, 12V 5V era rojo y naranja 3, 3V. (Casi) siempre es tierra negra, pero no dude en verificar.
3. decida dónde desea montar sus controles: tuve que jugar con mi caso un poco para averiguar donde podía montar las tomas de banana sin interferir con las "tripas" del caso. Una vez que esta figura, sólo perfore los agujeros de tamaño adecuado (el paquete a menudo te dice qué orificio tamaño requiere de un componente) y montar tu tomas/interruptor/LED.
3A:. Corté la mayoría de los cables hacia fuera, manteniendo unos pocos de cada nivel de tensión para la redundancia. Los cables a la longitud corte, los extremos de la tira y soldarlos a los terminales apropiados.

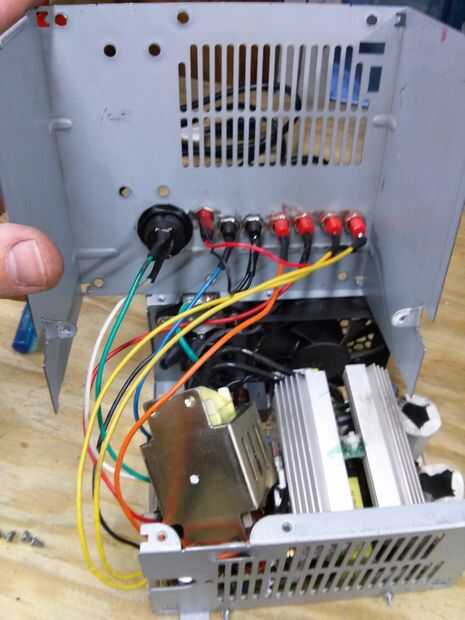

3B: más fuentes de alimentación de ordenador requieren una señal para encender. Mina no fue diferente. Se puede ver en la imagen que los cables verdes y blanco van al interruptor. Cuando el interruptor de cerrado (ON), esto "despierta" la fuente de alimentación. 5V también es aprovechado para el diodo emisor de luz, que sirve para indicar que la fuente de alimentación está funcionando. No golpee 12V el LED, va a arruinar.
