Fuente de alimentación de 5 voltios básico (7 / 20 paso)

Paso 7: cableado

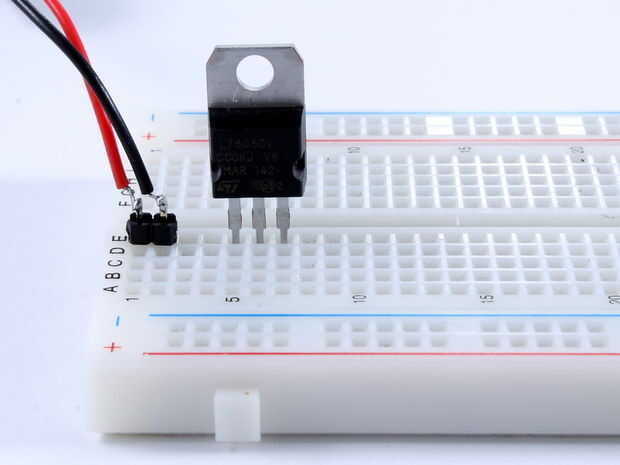

Ahora es el momento para añadir algunos cables. Vamos a utilizar algunos de nuestros cables de jumper corta para empezar a hacer el circuito en protoboard. De la hoja de datos, sabemos que el pasador en el extremo izquierdo del regulador es la entrada, y la extrema derecha es la salida. La media es 0 voltios de nuestra batería (lo llamaremos para este tutorial). Así que para conectar la entrada del regulador a la batería, ponemos un cable entre pin 1 y 5 y uno entre 2 y 6.
