Fuente de alimentación de 9VAC para x0xb0x (5 / 6 paso)

Paso 5: Identificar las teclas correctas

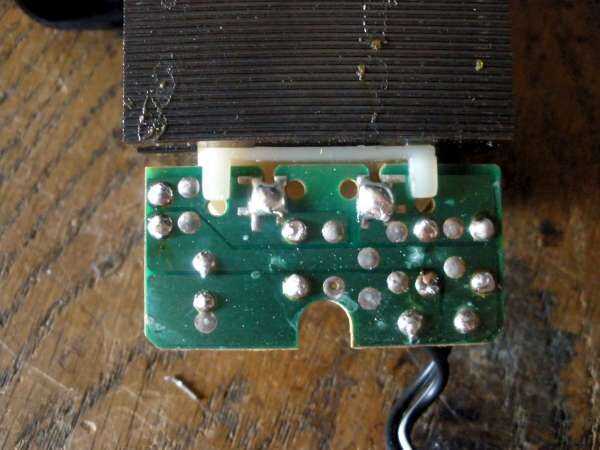

Identificar dónde se colocan los puentes

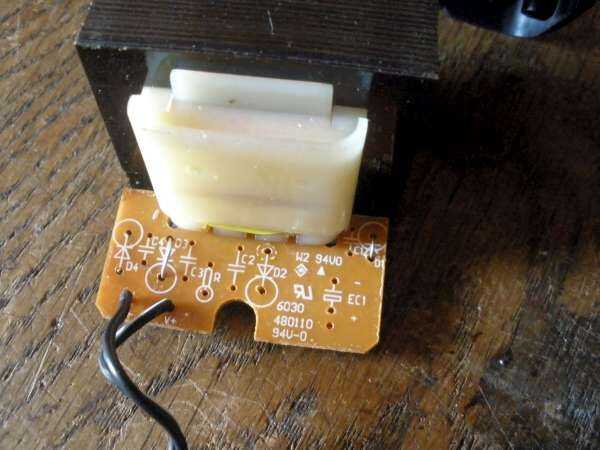

Es necesario identificar dos de los cuatro diodos con necesidad de ser reemplazado por el cable de puente.
Con la opción correcta, te Conecte transformador recta a la salida.
Con una opción incorrecta, usted puede terminar cortocircuitos en transformadores, que se calientan mucho y posiblemente causar daño, lesión. Así que ten cuidado! Leer teoría posterior en el paso 2, qué PCB pista y componente muchas veces hasta encontrar los puntos.

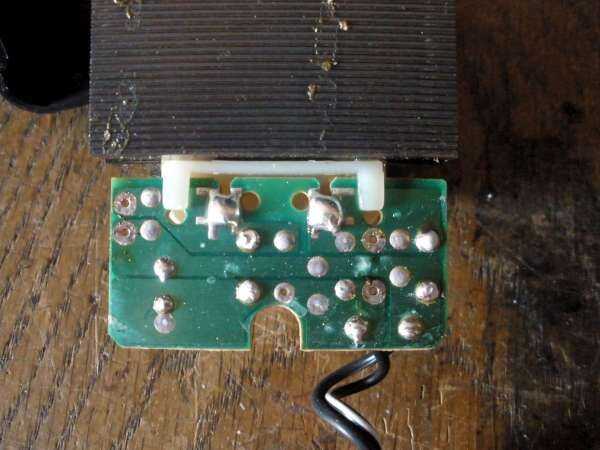

Retire la soldadura con una bomba de desoldar de las teclas designadas.

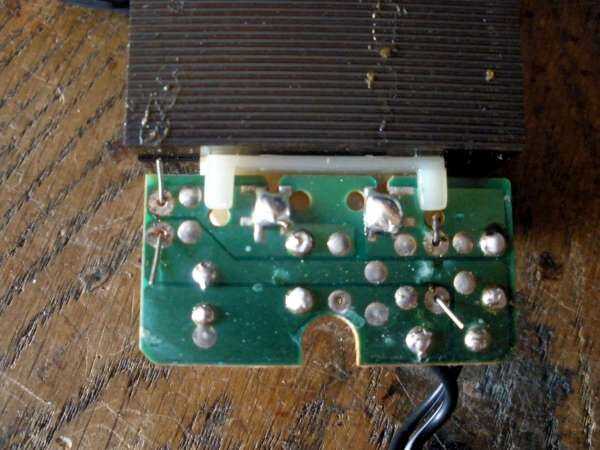

Inserte dos trocitos de cable puente
(sugerencias rápidas: lo reofors de resistencias de repuesto).

Doblar sus piernas para que no salga una vez que le da la vuelta PCB.

Les de la soldadura en lugar

Cortar pierna exceso de puentes
