Paso 5: El circuito del conductor:

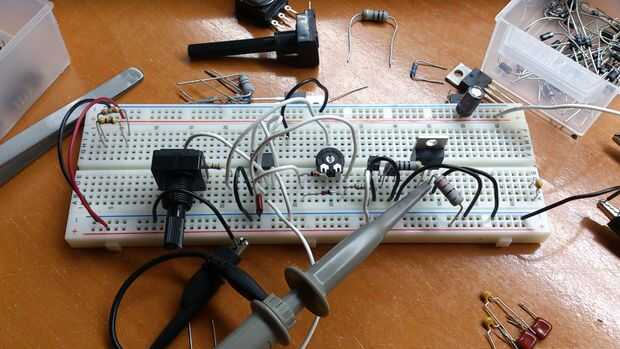

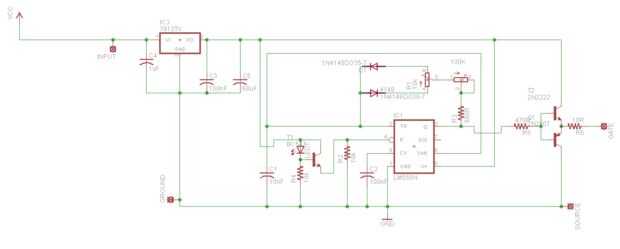

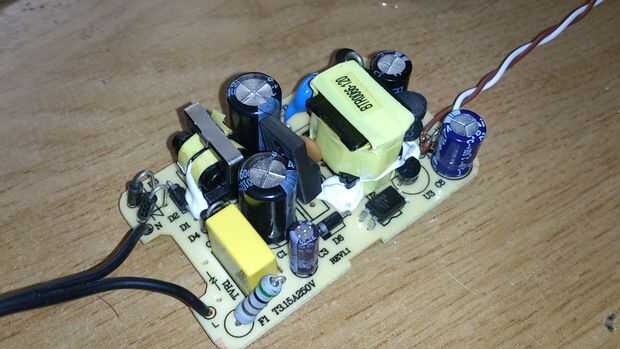

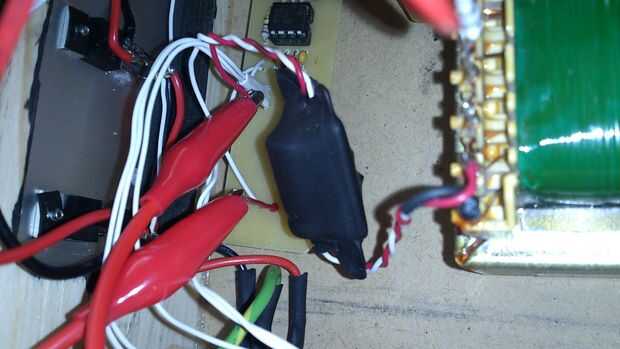

He hecho este circuito controlador pequeño gira en torno a un temporizador 555 con ciclo de frecuencia ajustable, deber (de 5-50kHz y 5-50% ciclo de trabajo), tiene su propia entrada de 12v independientes del transformador, que tiene una salida de 8 voltios, lamentablemente este no proporciona suficiente corriente para cargar las puertas rápidamente, llevando a problemas de eficiencia que se traduce en menor tensión de salida en el flyback.

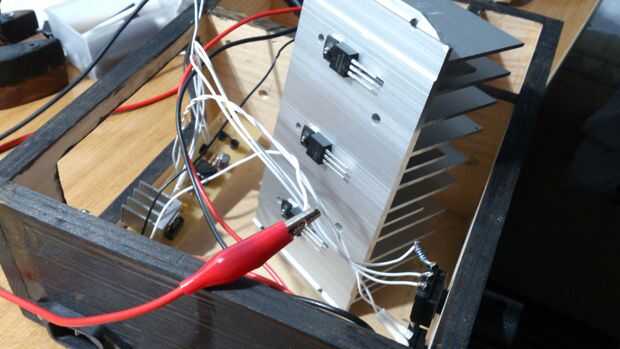

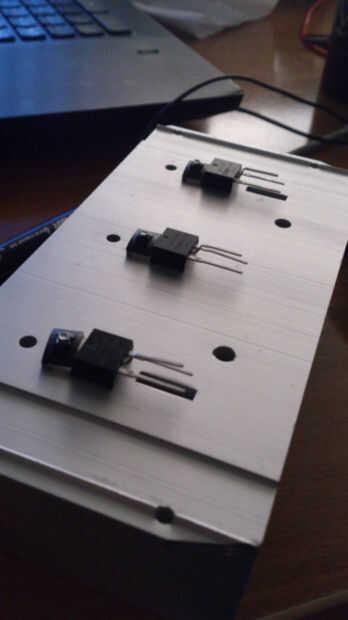

Los MOSFETS IRF540N tres en paralelo, usé estos porque les tenía ahí y son relativamente baratos, también puede utilizar el popular IRFP260N. En esta configuración apenas ponen calientes incluso a plena carga.

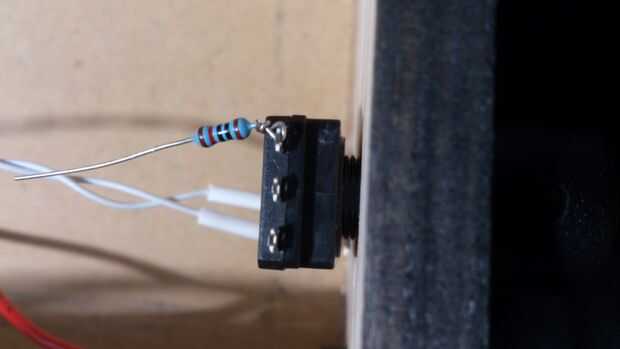

Iba a añadir un optoacoplador al circuito pero decidí no hacerlo, en lugar solo había conectado un botón con una resistencia de 1 k donde debe colocarse el sensor de infrarrojos. Puede editar el circuito y retire el transistor, dejando el botón conectado al pin 4 resistencia de 10 k va de él a tierra.

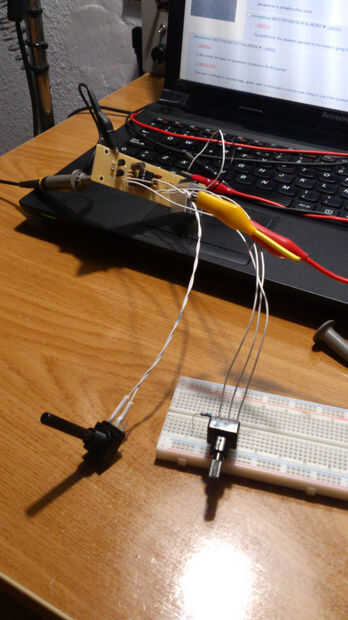

Nota: Para hacer el deber ciclo van desde 5 hasta 50% (y no de ~ 5% a 100%) tienes que colocar una resistencia 10 de k en el potenciómetro como se muestra en la imagen, esta resistencia se debe colocar en serie con el diodo hacia el condensador. Si se conecta en serie con el diodo que va a terminar con un ciclo de deber ajustable de 50 a 100%.

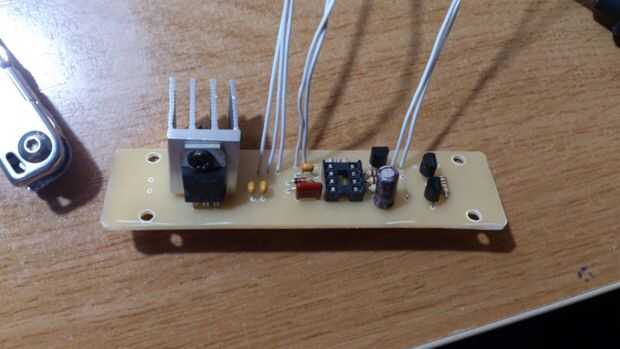

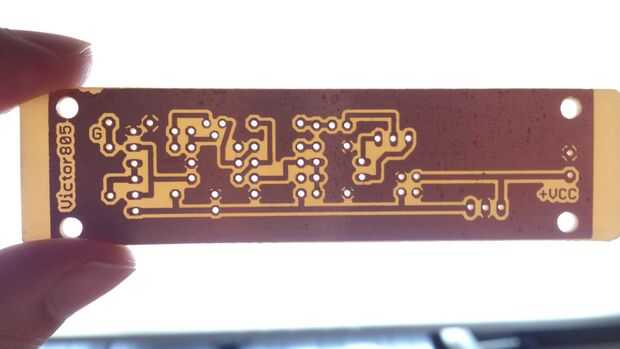

Puede descargar el águila esquemático y los archivos de la Junta a continuación si desea grabar un PCB.
