Paso 6: Cableado de las cosas:

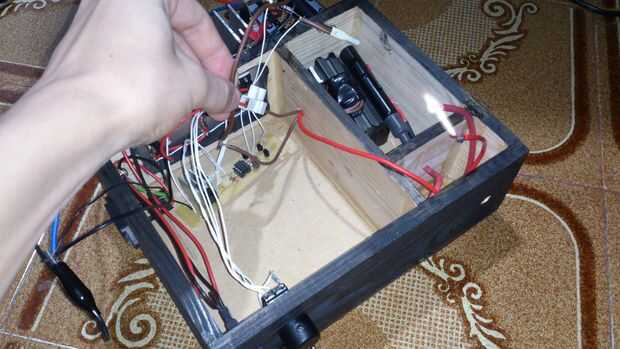

Después de asegurarse de que el circuito funciona correctamente I alambre los MOSFETS en paralelo, para ello me uno a todos los sumideros y fuentes con cables de alto amperaje, agregar un 10Ω en cada puerta y conjunto de juntas.
Nota: Si usted los MOSFETS en paralelo agregar un resistor de 10Ω en cada puerta y la resistencia 10Ω en la placa del puente.

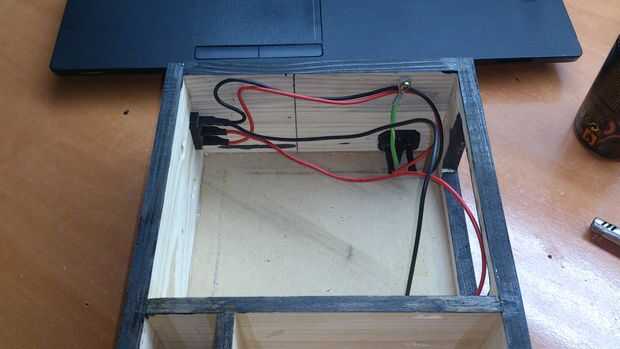

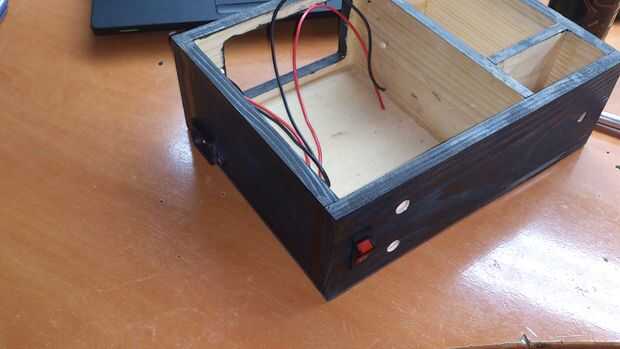

También Coloque un conector de corriente y un interruptor a la caja y ellos, es muy importante utilizar tubo termo retráctil u otro tipo de protección cuando realice las conexiones con la red de alambre, no quieren conexiones expuestas. Enrosca la conexión a tierra para el caso en caso de que quiero algo de alambre luego y así no se mueve.

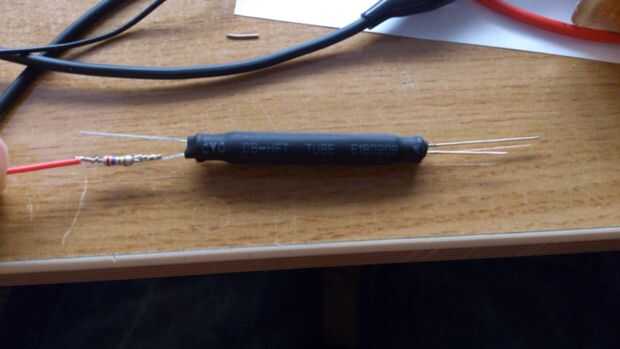

Si usted quiere hacer un optoacoplador para mejorar la seguridad del suministro puede hacer uno con un LED IR y sensor y un trozo de tubo termo retráctil (blanco es mejor ya que refleja la luz mejor que negro), cable el LED infrarrojo para un paquete de batería en serie con una resistencia y un botón y usted es buenos ir. Sólo asegúrese de que este circuito no está en proximidad cercana a otra o a derrotar el propósito del optoacoplador, que le impide conseguir sorprendió. Sin un optoacoplador actual puede viajar a través del cuerpo en caso de tocar o acercarse a la salida de alto voltaje, llegar al botón y entrar otra vez en el circuito.
ADVERTENCIA: Un pulsador es muy preferible sobre un interruptor, en caso de accidente el botón de resorte nuevo y cerrar el circuito. Nunca use un interruptor para encender el alto voltaje de la salida si todo está siempre bajo condiciones que hacen imposible que un accidente ocurra.
Una vez que se ha montado el controlador puedo comenzar pruebas sin haber montado el adaptador de red todavía.
