Paso 8: Preparación, cableado y aislar el flyback

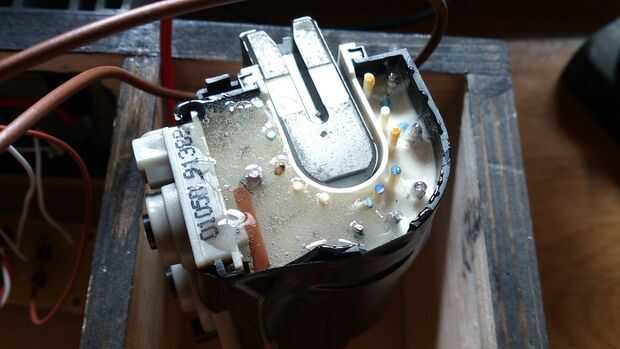

Para preparar el flyback que solo necesito encontrar el pin negativo, esto es hecha generalmente por encender el flyback, luego gire el cable de alto voltaje alrededor del pins hasta arcos con el conector de la derecha. I algunos grueso del alambre de la soldadura y corte y cubrir todos los bolos con epoxi, esta es una buena práctica, ya que evita descargas de corona y otras cosas desagradables, pegamento caliente funciona también, pero epoxy es mejor ya que absorbe mejor.

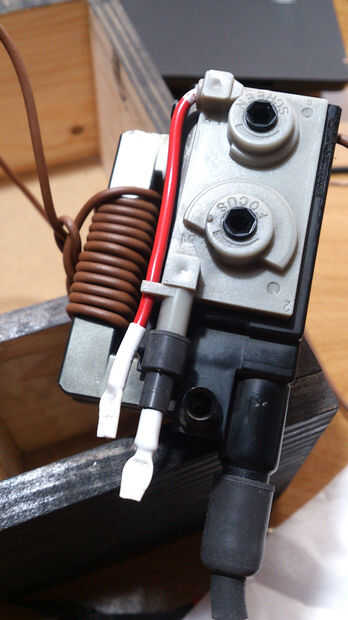

Entonces viento de alrededor de 10 vueltas de alambre grueso alrededor de la base de la primaria. La salida positiva de la fuente de alimentación está conectada a uno de los extremos de este cable, el otro extremo se conecta al desagüe de lo MOSFET, por último, la fuente está conectada a tierra. Puede utilizar un bloque de terminales para intercambiar las conexiones (ver foto), es muy conveniente.
Una cosa muy importante a notar es transformadores flyback tienen polaridad, disponen de un diodo que sólo permite corriente para pasar en una dirección. Para probar de qué manera se debe conectar sólo potencia el flyback (bajar la potencia por si acaso) y colocar el positivo y los cables negativos a cierta distancia, luego reversa la conexión, compara ambos chispean longitudes, si la chispa o descarga de corona es más grande uno o el otro sabrá lo has conectado bien, que generalmente marca el lado negativo con un marcador negro permanente para evitar confundirlos.

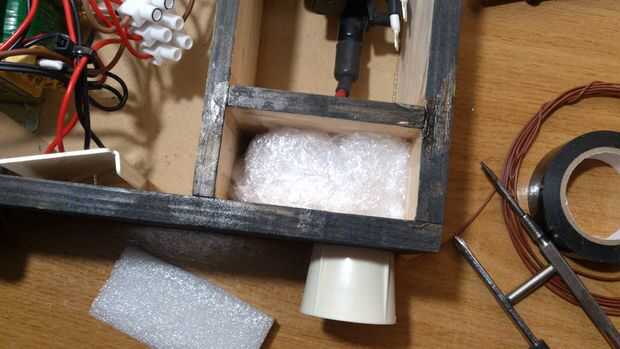

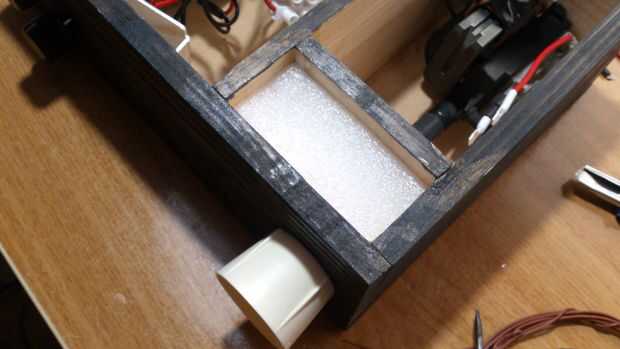

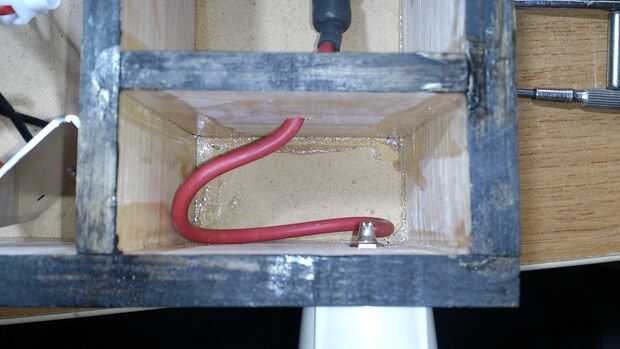

Para aislar el flyback pasar el cable de alta tensión en el compartimento siguiente un pequeño agujero, aproximadamente el diámetro del alambre soldar el cable al conector banana y luego rellenar la cavidad con la película plástica, esto asegurará que no hay arcover o descargas de corona, cubre la película plástica con un material de espuma. Cubrir el compartimento de flyback con el mismo tipo de espuma.

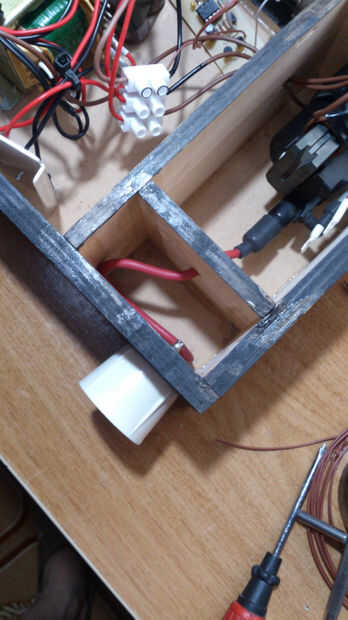

Usted probablemente ha notado que taza pequeña alrededor del conector, perforé un orificio y pasa el conector, luego atornillada a la caja, no sería tan bueno (y caro) como un conector de alto voltaje estándar, pero esta Copa es una buena protección contra la arcovers accidental.
Edición: He añadido un condensador de 22uF 250V a través de (o paralelo) la primaria para alcanzar cierta resonancia, esto ha mejorado la corriente de salida y yo diría que la tensión es un poco superior, podría equivocarme, pero el transformador y el puente rectificador no parecen como caliente como antes, o al menos no sentí efectos secundarios mal de usar el condensador. Recomiendo usar un no polarizado de alta tensión nominal condensador puesto que los picos de voltaje en el primario pueden ser desagradables.
