Paso 2: Reparar el módulo de alimentación HV

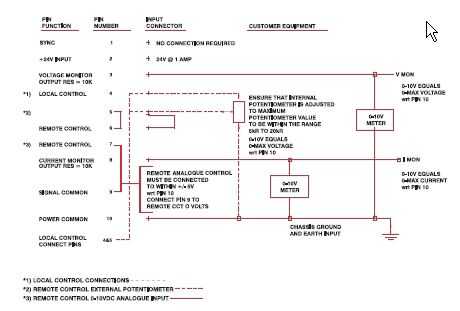

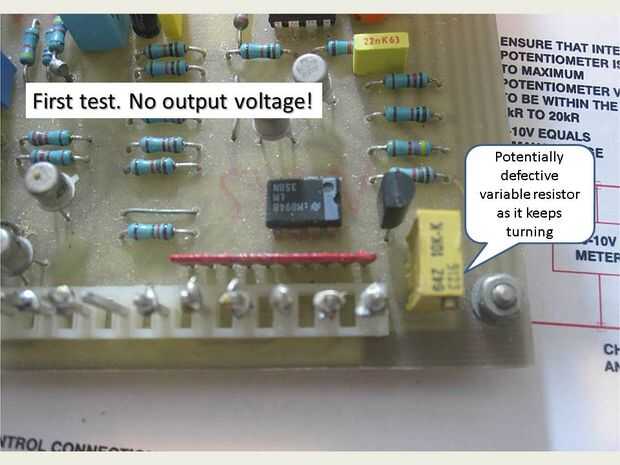

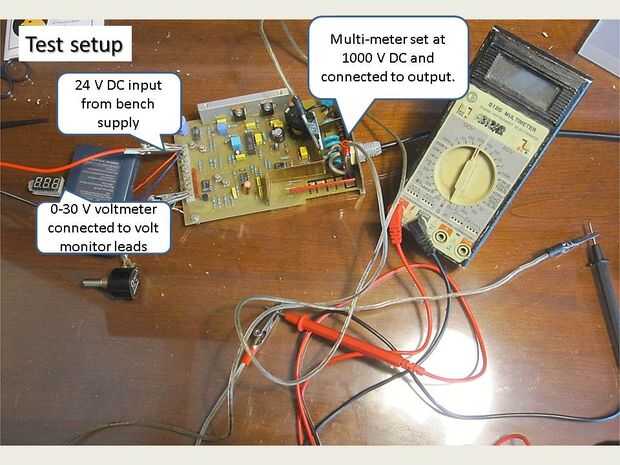

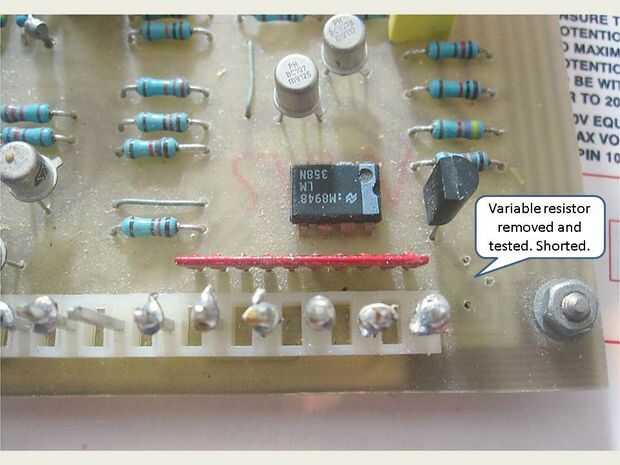

Cuando conecté el módulo de alimentación HV (primera imagen), no vi ningún voltaje en el voltaje de seguimiento de pernos. Cambio de la resistencia variable (imagen 2) no cambió la tensión. El pequeño tornillo en la resistencia variable mantiene girando más de 10 o 15 revoluciones, lo que indica un defecto. Quité la variable resistencia y ohmiómetro mostraron un corto. Sustituido por un estándar pote de 10 k pero no el voltaje de control.

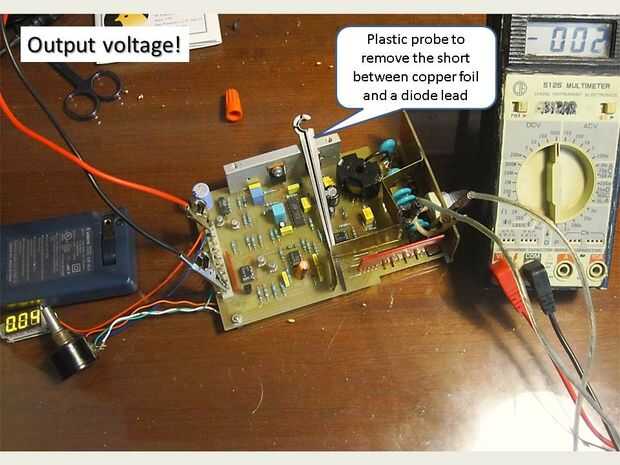

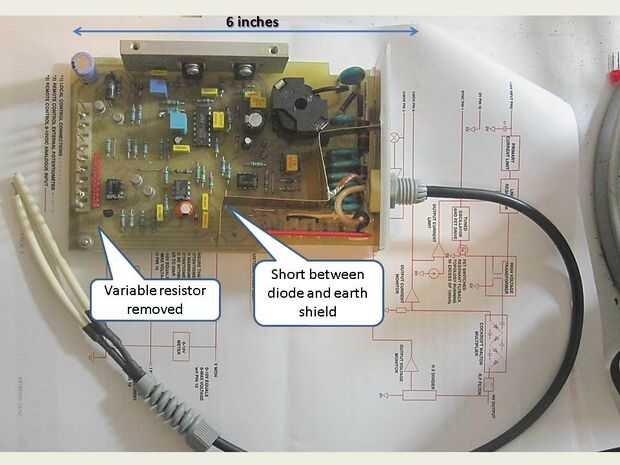

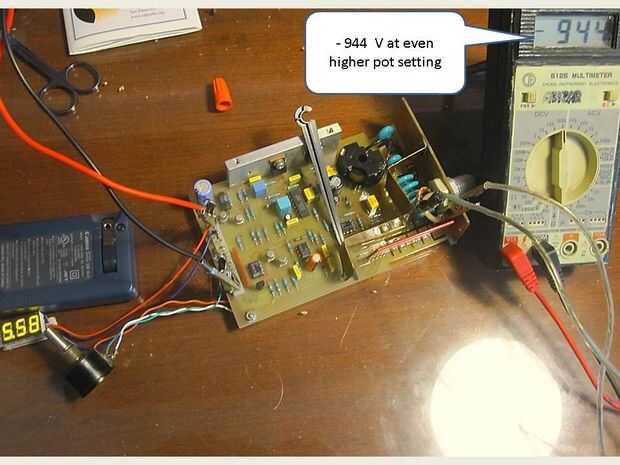

Algunos puntos en el circuito fueron mostrando un cortocircuito con la tierra, un cheque visual demostrado que el escudo de cobre estaba tocando uno del diodo conduce. He creado un espacio temporal con un plástico de la sonda (imagen 5) y tiene un voltaje de salida.
