Paso 3: Construcción de una caja para la fuente de alimentación de alto voltaje

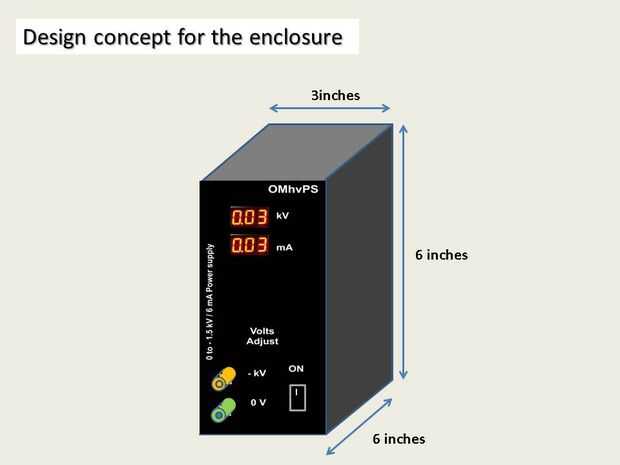

Se decidió por un 6 en x 3 en x 6 en caja de tamaño que sólo cabe la tarjeta de módulo de alto voltaje y otros componentes y era aproximadamente del tamaño de mi alimentación existentes.

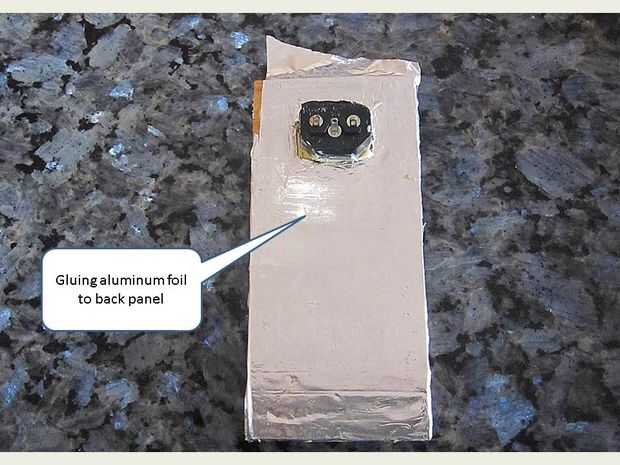

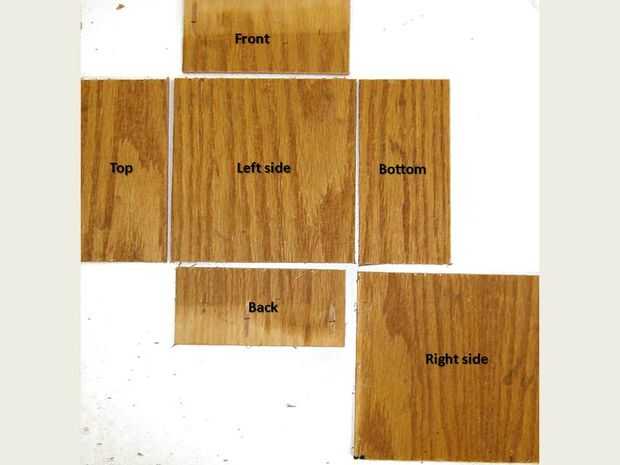

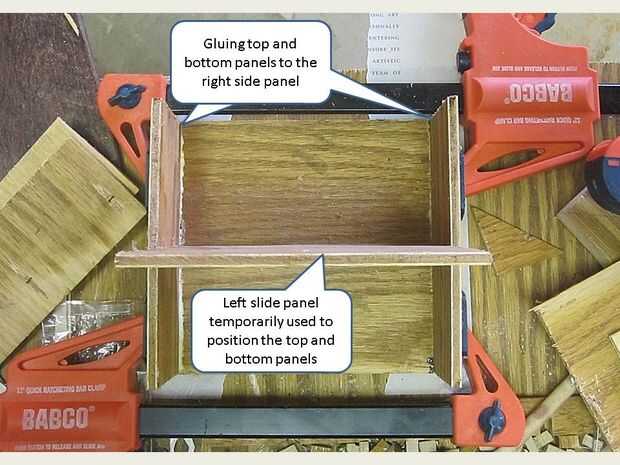

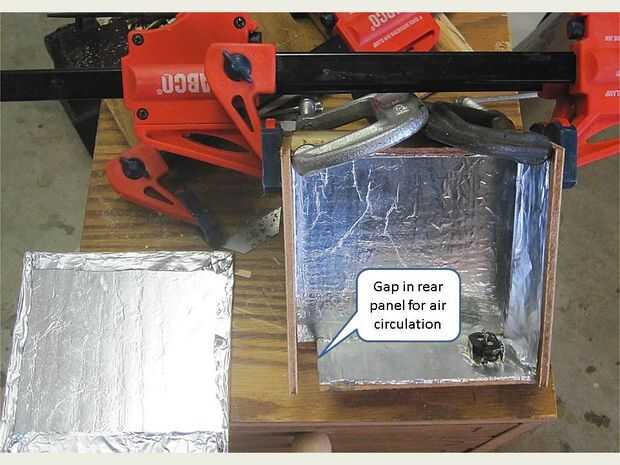

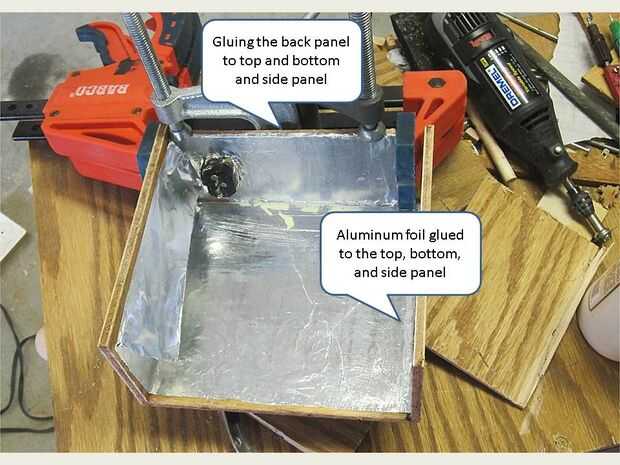

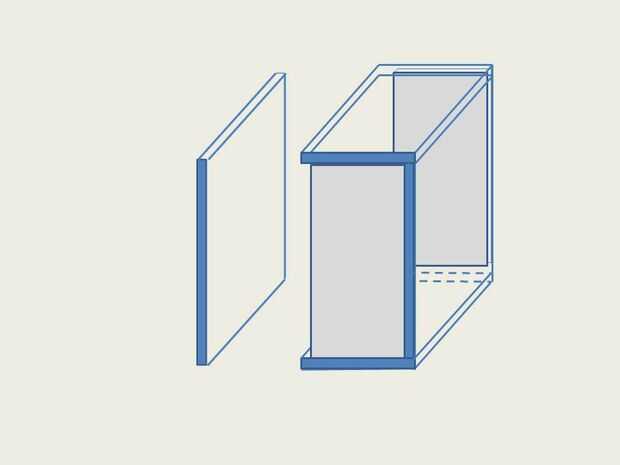

La segunda imagen muestra el plan de construcción del recinto. Comenzó a cortar el panel de desecho de madera contrachapada de 1/4 pulgadas hasta que tuve 6 piezas necesarias. Butt-pegué los bordes de un panel lateral (6 en x 6 en) a los paneles superior e inferior (3 en x 6 en). Para el panel posterior (2.5 en x 5 en), corte un agujero para la toma de entrada de CA IEC. Conectado el enchufe AC y pegar papel de aluminio para el interior la superficie de este panel. Papel de aluminio fue pegado en el interior de la pieza en forma de C (lado, superior + inferior). El panel posterior con su receptáculo AC entonces estuviera pegado al final de la pieza en forma de C.

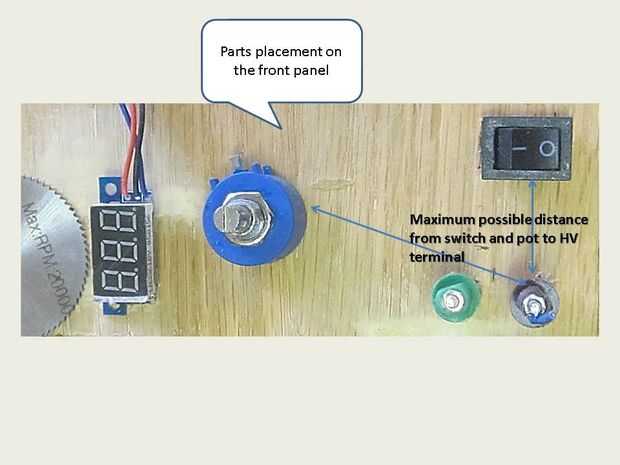

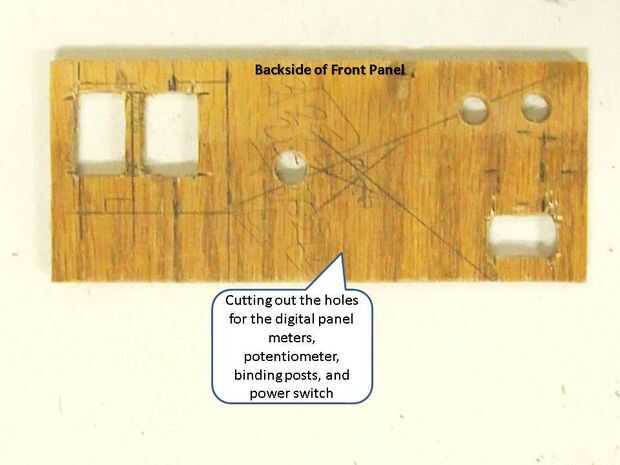

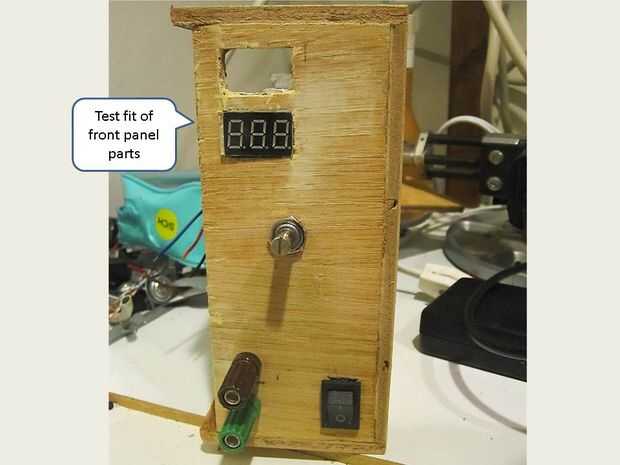

Para el panel frontal (2.5x en 5,5 in) puse los componentes en él hasta que estaba contento con el diseño. Entonces las dimensiones de corte se basó en la superficie posterior del panel y corte con una prensa del taladro, un sierra el accesorio de la dremel o un cincel. El panel frontal fue también cubierto con papel de aluminio y luego pegado a los lados de la caja. Una vez que el pegamento se secó hice un ajuste de prueba de los componentes de panel frontal (última imagen).
