Paso 7: Cableado del módulo de alta tensión

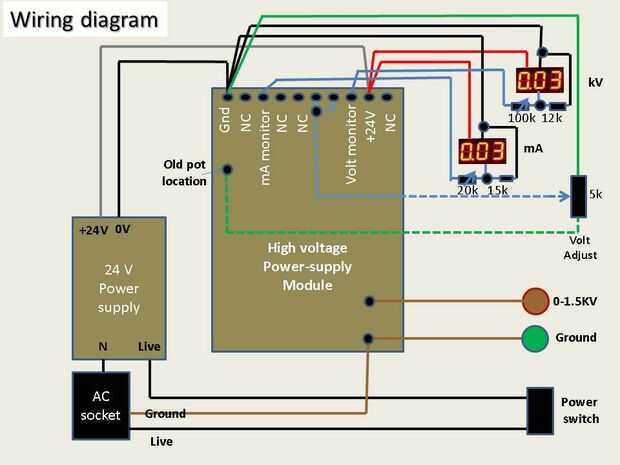

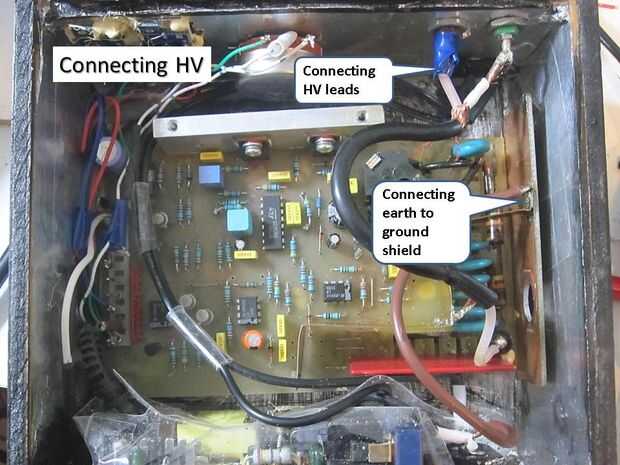

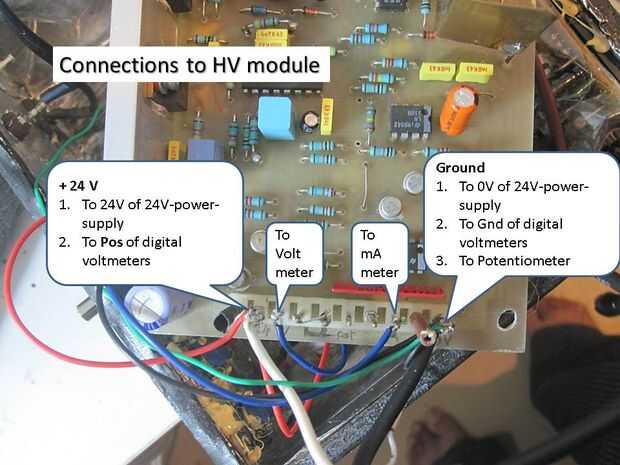

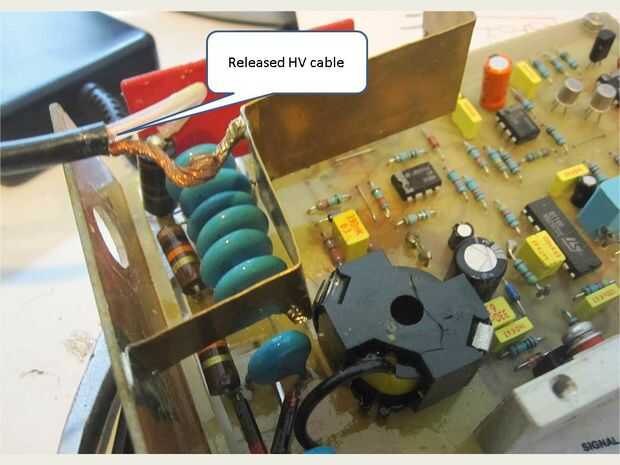

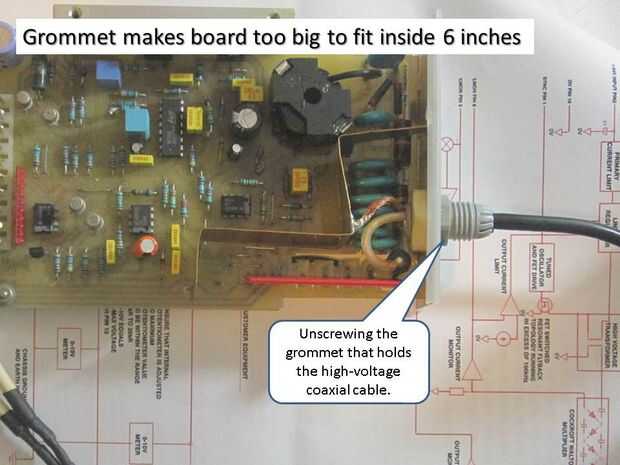

Ahora conectar el módulo de energía de alto voltaje. Primero soldar las conexiones de baja tensión a los pernos del módulo HV PCB. Entonces soldamos el cable de tierra de la toma de CA IEC con el escudo de cobre. Y finalmente los cables de alta tensión fueron soldados a los terminales de conexión.

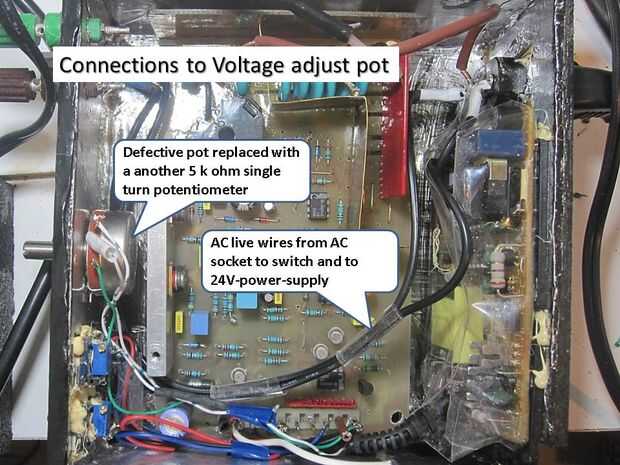

Un pre-test del potenciómetro 10 vuelta k 5 mostró que uno de los cables de extremo abierto. Retirado y reemplazado con un potenciómetro de giro solo 5k ohmios de mi papelera de piezas.
Hizo un cuidadoso control y seguimiento con una comprobación del óhmetro para ver que no había shorts.
En la parte inferior del módulo de tensión de alto voltaje había caliente pegué dos de las rejillas de plástico para crear un espacio entre la parte inferior de la PCB y el fondo cubierto de papel de aluminio de la caja que también estaba cubierto con cinta de embalaje de 3M.
Yo atrapada el módulo HV PCB en el recinto y ahora estaba preparado para unas pruebas.
