Fuente de alimentación de alto voltaje para Nixies, CFL, bulbos de neón Glow etc. para mis objetos steampunk (8 / 10 paso)

Paso 8: AAA-tipo conducido luces

Con la nueva electrónica del tipo AAA con sólo 1,5 voltios.

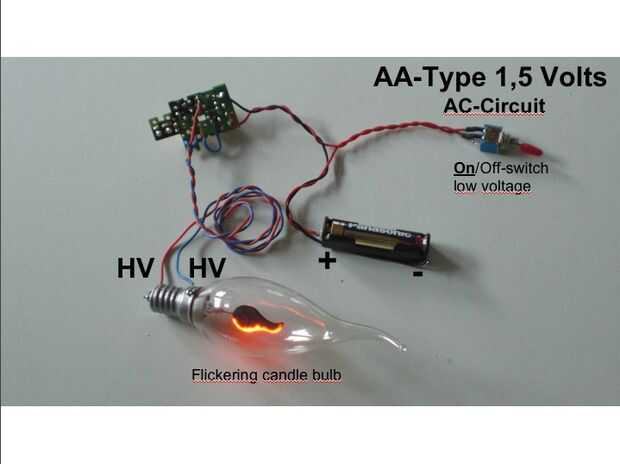

Usted puede conducir una clásico Bombilla vela parpadeante (llenada de gas neón) en un alto voltaje AC-circuito (un contacto antes del diodo)

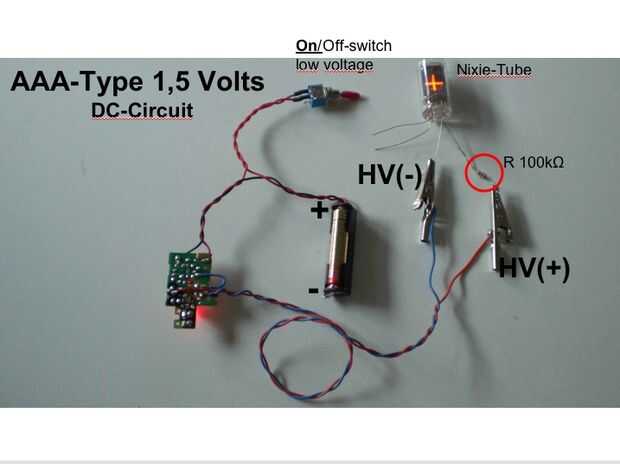

o un tubo de NIXIE en un alta tensión-circuito de CC (un contacto después del diodo)

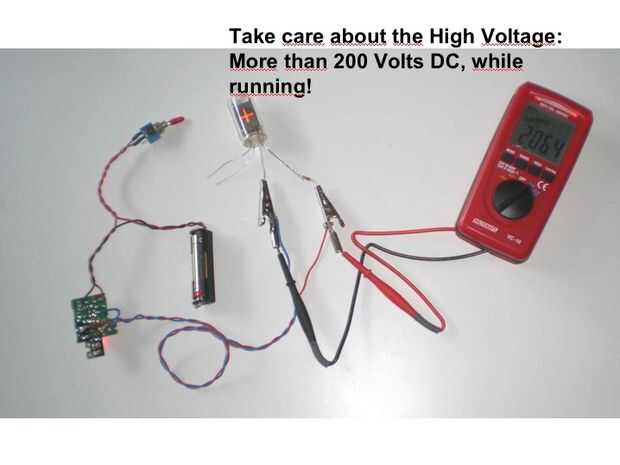

Los cuadros siguientes muestran la circuts completa. Opté por la solución de puente para la demostración.
Para proteger el circuito contra un repentino corte corto que directamente mata su electrónica debe tener una resistencia (aproximadamente 68 kΩ a 100kΩ) cuando conduces un tubo NIXIE.
La parpadeante bombilla de vela lleva ya tal una resistencia en su zócalo!!!

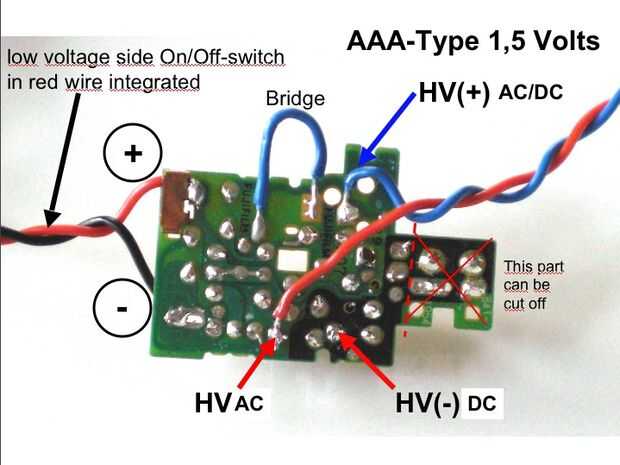

La última foto en este paso muestra todos los detalles explicados para el Tipo AAA muy claro para que pueda imprimirlo y trabajar con ;-)))
