FUENTE de alimentación de banco desde cero (3 / 7 paso)

Paso 3: Hacer el regulador de voltaje VARIABLE LM317

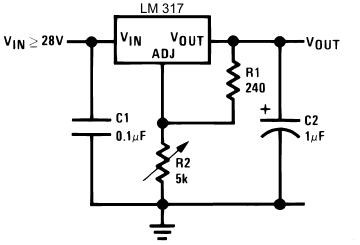

Puede seguir los esquemas anteriores y hacer el circuito. Si no están bien versados con esquemas de lectura mira bien leer esquemas

Después de tener el circuito en el tablero de purf puede probar con un multímetro. NO prueba con el voltímetro el voltaje máximo del voltímetro v 9 y usted habrá tho probarlo mediante el 7808 regulador de 8v.

Nos va a hacer lo mismo en la alimentación en cuanto a conseguir 7 volts máximo.
