FUENTE de alimentación de banco desde cero (4 / 7 paso)

Paso 4: Hacer las otras salidas de tensión fija

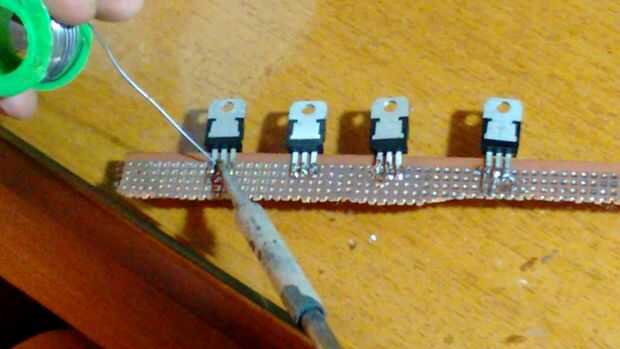

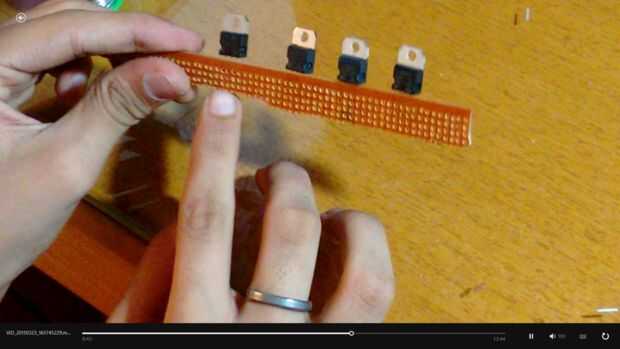

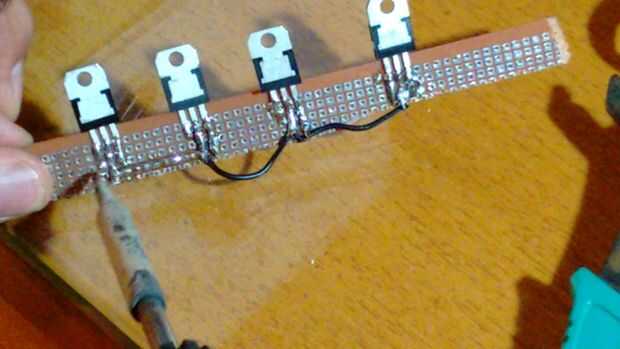

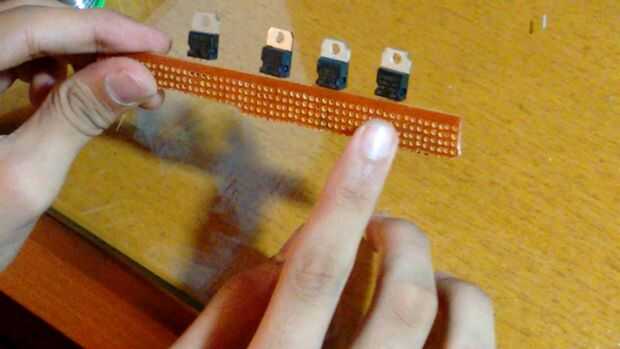

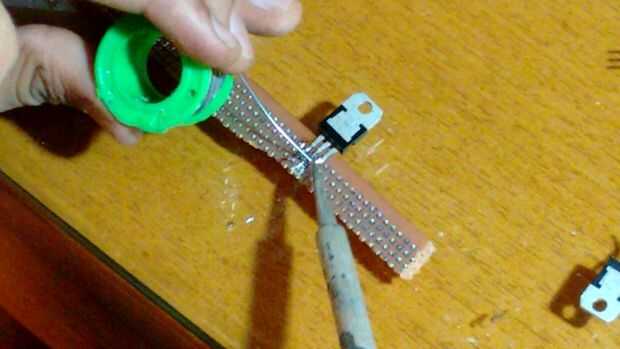

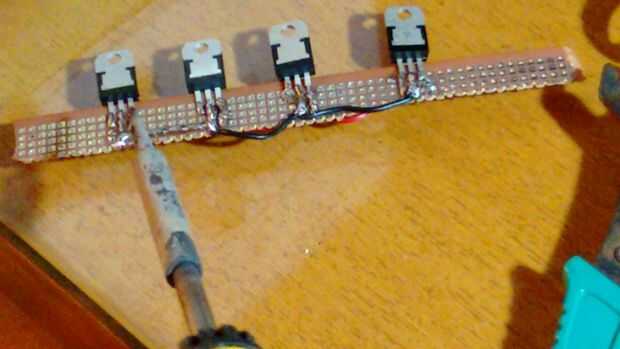

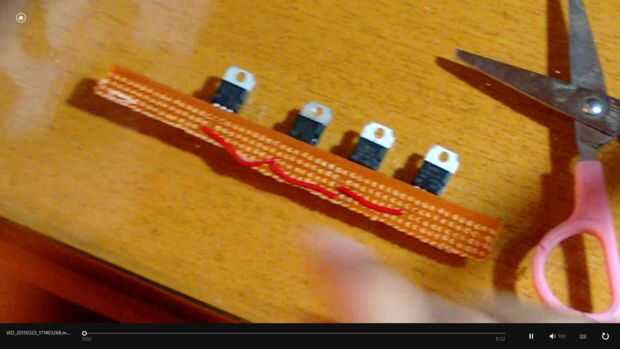

Para hacer las salidas de tensión fija, la soldadura de todos los reguladores de tensión directamente en el tablero sin ponerlos a través como el grueso de los pasadores es muy grande. luego dar los 12v al pin de entrada y tierra a la tierra para todos los reguladores de tensión. Le pongo el 7808 o el regulador de 8v directamente en el LM317 de circuito.

Las salidas de estos regulador se utilizaría más tarde para conectar a los ganchos de plátano.
