FUENTE de alimentación de banco desde cero (6 / 7 paso)

Paso 6: Cableado en la caja

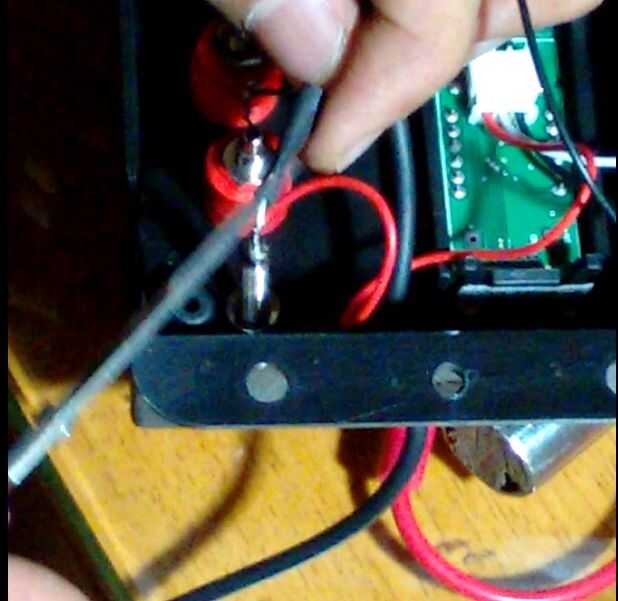

Después de la banana clips se fijan en el recinto en los 2 PCB y efectuar las conexiones. El primer clip es el clip de variable y luego seguida por 12v, 10, 8v, 9v y 5v, 6v.

El voltímetro tiene tres cables - uno blanco, uno rojo y uno negro. El negro es para la tierra, el rojo es para el vcc o el terminal positivo que se puede conectar directamente a los 12v del adaptador. La línea blanca se va a la salida del circuito del LM317.

Un clip de plátano negro está conectado al suelo.
