Paso 2: Unirlo

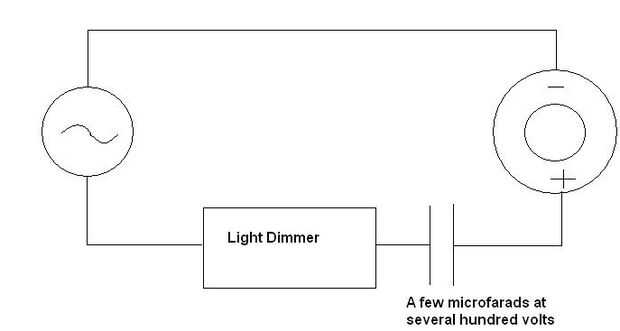

Live wire:
Usted necesitará cablear la entrada viva de la red al dimmer y hacia fuera otra vez.
Luego desde el dimmer el hilo pasa al condensador (es la + terminal si es un capacitor polarizado)
Después el condensador el vivo va a la terminal de la bobina de encendido +
Neutro:
Este cable va straignt de la red al - terminal de la bobina de encendido
También este cable tendrá que ampliarse más allá de la bobina de encendido, por lo que se une a un tornillo a través de su caso. Básicamente esto sirve como el retorno de alto voltaje de la salida secundario de alto voltaje.
Media terminal de la bobina de encendido:
Este terminal es positivo de alto voltaje y se arqueo a la - de la primaria. Ejecute un alambre desde el centro de este terminal a un perno en el caso.

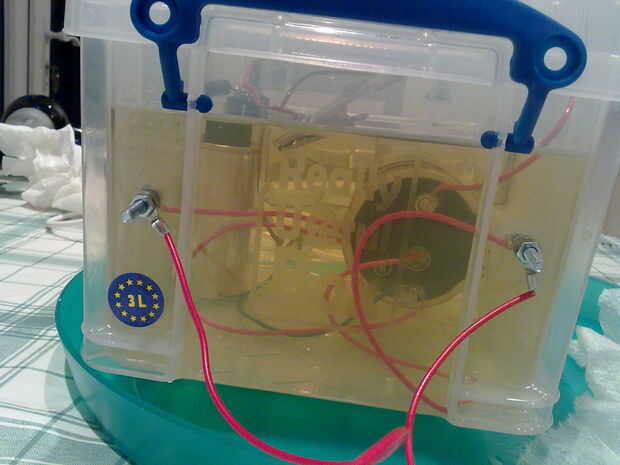

Esta configuración todo tendrá que estar sumergidos en aceite para evitar excedentes de arco. Aceite del transformador es costoso así que usé aceite de girasol (£3 para 3litres en Tescos) y trabaja igual de bien. No use aceite de motor ya que es volátil y puede explotar.
Utilice zipties para garantizar su aparato y cubrir los orificios con adhesivo caliente para prevenir el derrame de aceite fuera.
Notas:
Para mi poder supplyI utiliza un atenuador de 400w, un capacitor de 0,1 μF MOT.
