Paso 2: El circuito

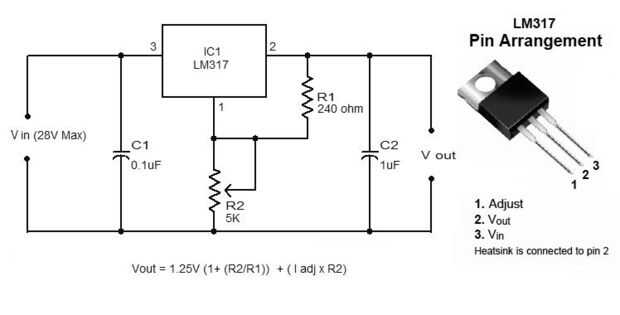

Vout = 1.25V x (1 + (R2/R1)) + (x R2 Iadj).
Puesto que Iadj es pequeña (sobre 0.1 mA), la fórmula puede simplificarse a Vout = 1.25V x (1 + (R2/R1)) como R1 también es relativamente pequeño. Debido a esto, R1 se mantiene generalmente a cerca de 240 ohmios (se puede sustituir una resistencia de 220 ohm). R2 se selecciona entonces para obtener el voltaje de salida deseado. A menudo un una resistencia variable se utiliza para R2 para hacer el circuito ajustable.

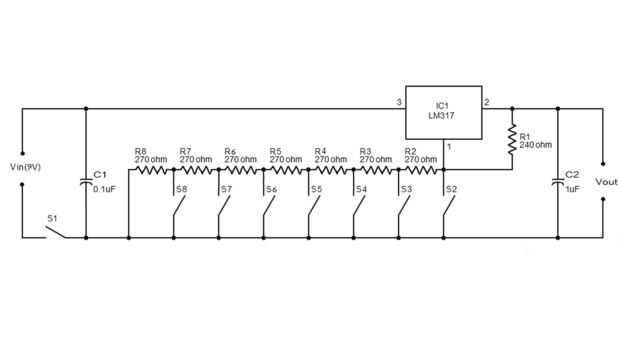

El circuito para este proyecto tiene una importante modificación. La resistencia variable R2 se sustituye por una matriz de resistencias e interruptores. Esto permite que la salida ser ajustado en incrementos discretos. Lo hice para simular más fácilmente las baterías individuales. Cada interruptor representa efectivamente una batería que está conectado o desconectado.
Turing interruptor 1 enciende el circuito y trae la salida hasta 1.25V. Luego con los interruptores de 2 a 8, apagar los interruptores en orden cada uno aumentará el voltaje de salida aproximadamente 1,53 voltios.
Ejemplo: Inicialmente 1 esté apagado y conmutadores de 2 a 8 en. Encender el interruptor 1 da una salida de 1.25V. Apagar interruptor 2 da una salida de 2.80V. Luego desconectar interruptor 3 da una salida de 4.33 y así sucesivamente.
El circuito puede utilizar una batería de 9V o 12V batería como una fuente de voltaje. La salida será máximo hacia fuera en aproximadamente 1.5V por debajo de la tensión de alimentación (7.5V para una batería de 9V.) o 10.5 para una batería de 12V Pero esto no es un problema porque si usted necesita la plena tensión de la batería, entonces puede simplemente conectar la batería hasta el circuito directamente.
