Paso 5: soldadura

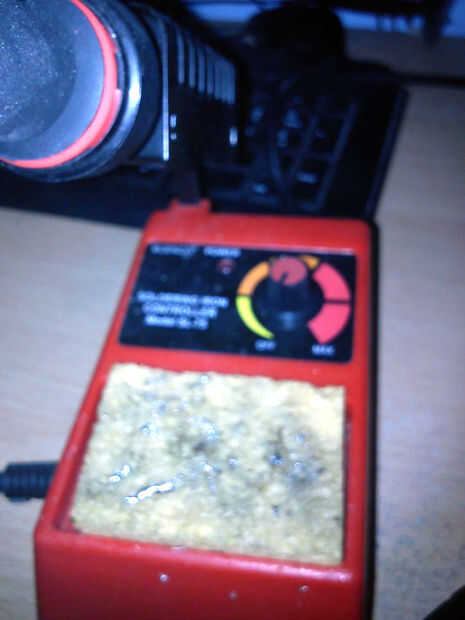

Antes de comenzar este paso he de decirte que no toque la punta del soldador. Sentido común se aplica aquí. No voy a entrar en profundidad sobre cómo soldar ya que hay un montón de otros instructables mostrando buenas técnicas. Voy a empezar diciendo lo que es cada cable de color es.
- Amarillo: + 12v
- Rojo: + 5v
- Naranja: + 3, 3V
- Azul: -12v

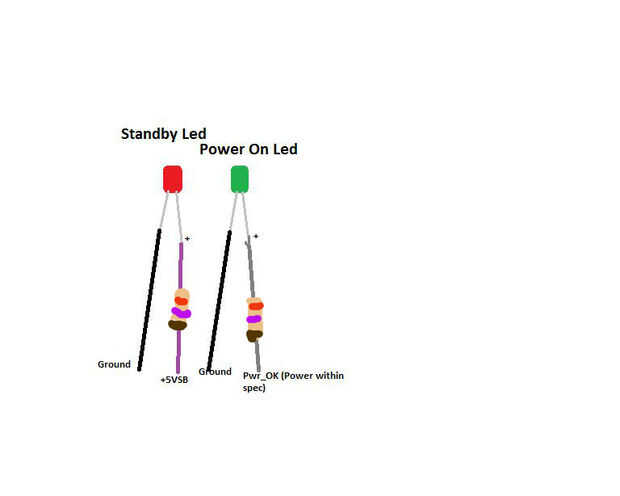

- Púrpura: + 5vsb (en espera)
- Negro: GND (masa)

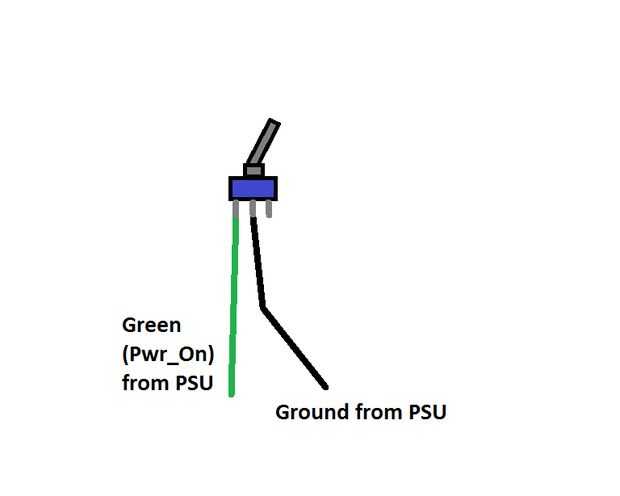

- Verde: PWR_ON (se convierte en fuente de alimentación cuando se tiró al suelo)
- Gris: PWR_OK (tira alto cuando está dentro de especificación)

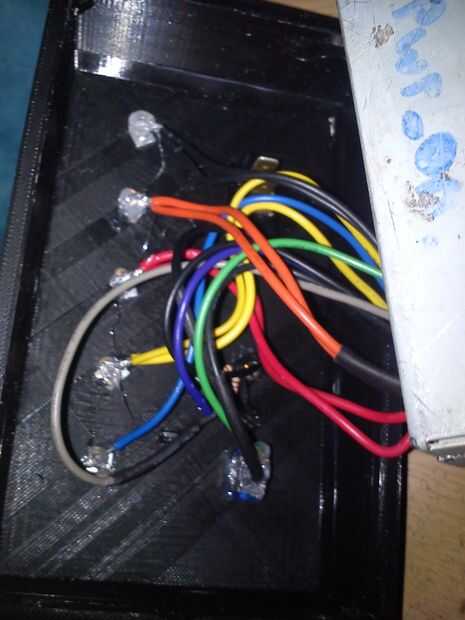

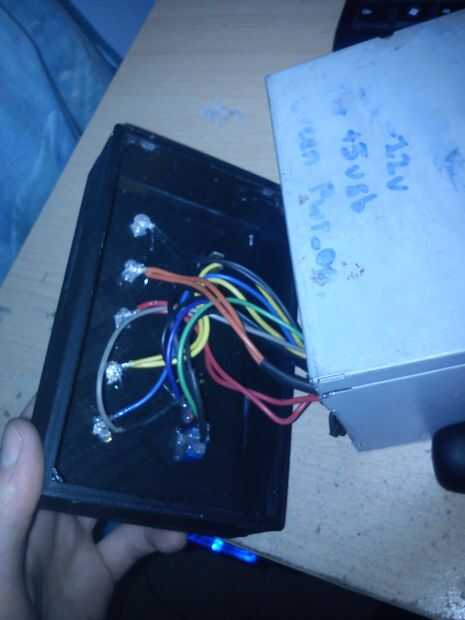

Traje 2 cables del color correspondiente a los terminales de conexión. 2 amarillo a la primera, el rojo 2 a la segunda... Etc. No molesta en nada que el interruptor de eje de balancín de aislamiento de soldadura.
