Paso 1: El poder sección diagrama de bloques

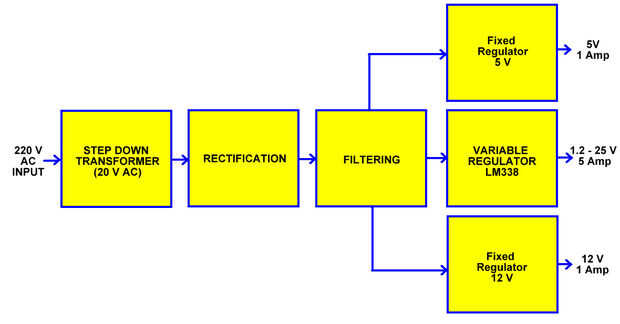

La sección de alimentación principal es el que se utiliza para obtener una tensión regulada de la entrada de corriente 220 V CA. El diagrama se divide en cuatro secciones. Primero uno es el paso hacia abajo de la sección que convierte los 220 V CA entrada en 20 V CA. Esto utiliza un paso abajo transformador. Luego la segunda sección es la sección de rectificación que rectifica el componente alterna de la señal de entrada. Utiliza un puente rectificador. Entonces la señal se pasa a la tercera sección que es la sección de filtrado compuesta por condensadores que actúan como filtro de paso bajo orden primera y además suaviza la señal. Después de esta etapa, tenemos un voltaje de C.C. pulido que está listo para ser interconectado a la siguiente sección que es la sección del regulador. Ahora ya tenemos tres canales para la salida de la fuente que es un canal de suministro variable y otros dos son fijos, por lo que la sección del regulador es más dividido en tres secciones una para cada canal. Las secciones de dos regulador forman parte de un regulador de voltaje lineal fijo mientras que el tercero consiste en un regulador de voltaje lineal variable. Así, al final, conseguimos nuestros tres canales de alimentación que va a los terminales de salida.
