Paso 3: Descripción de circuito de etapa de potencia

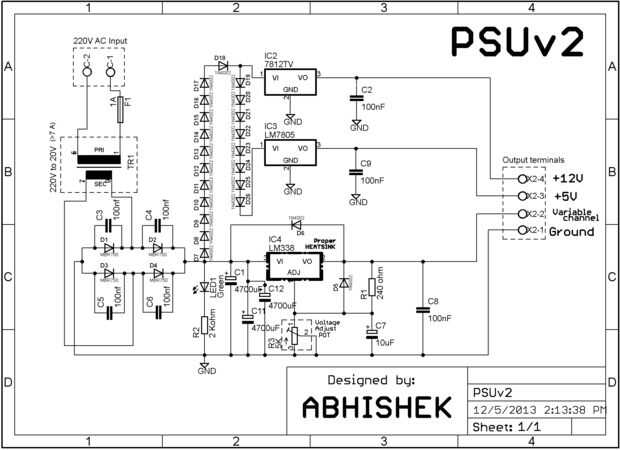

Descripción de la versión 2 (además de la versión 1):
Versión 2 de esta sección de la energía es similar a la versión 1, sino que sólo algunas mejoras de menor importancia fueron hechas como hemos aumentado dos 4700uf más filtros condensadores de 50V y Menguantes cerámicos de 100nf añadido después LM7805 y LM7812 para propósito de estabilidad funcional. Ahora, directamente nos alimentación > 25v DC a las entradas de reguladores LM7805 y LM7812 que no era una buena idea porque la energía (como calor) se disipó desde el regulador es directamente proporcional a la diferencia de voltaje y corriente tomada desde el regulador, así que para minimizar la disipación de energía, tenemos que reducir al mínimo la diferencia del voltaje a través de los reguladores. Así que hemos incluido una gama de la serie de 1N4002 (o cualquier diodo de propósito general) para hacer una tensión apropiada de la gota antes de que salga a los dos reguladores de tensión fija. Así que después de diodos D18, obtendremos una tensión nominal de 16v que alimenta el LM7812 y un voltaje nominal de 10v después D26 que alimenta el LM7805. Aunque esta no es la mejor manera de hacerlo, también puede utilizar un transformador de doble núcleo secundario con un voltaje menor en el segundo secundario para alimentar el LM7805 o LM7812.

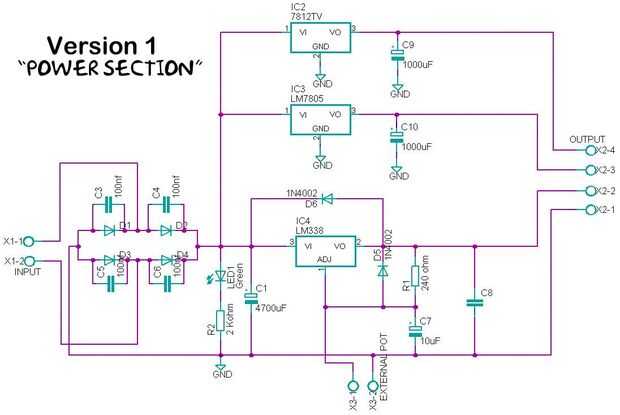

Descripción de la versión 1:
Se compone de un paso abajo transformador (TR1), cuatro diodes(D1-D4) 6A, regulador LM338(IC1), regulador LM7812(IC2), regulador LM7805 (IC3) y unos pocos componentes discretos.
Un fusible de 0,6 amperios nominal está conectado en serie con el primario del transformador para evitar corto circuito. El paso abajo transformador puede ser cualquiera con entrada principal de la CA 220V y salida secundaria de la CA 20V con una calificación actual de > 7 amperios. Los cuatro diodos utilizados son cualquier diodo de potencia de propósito general con corriente nominal de más de 6 amperios, ejemplo GI820, MBR750, P600, etc.. Un 100nF, 50V condensador se conecta en paralelo a cada uno de los diodes(D1-D4) del rectificador. Estos condensadores están destinados principalmente para suavizar el efecto. En lugar de estos cuatro diodos, se puede utilizar un puente rectificador de módulo con potencia nominal de más de 6 amperios.
El LM338 es un regulador de voltaje positiva ajustable de 3 terminales, capaz de suministrar más de 5A sobre 1.2V a gama de la salida de 32V. Es excepcionalmente fácil de usar y requiere solo 2 resistencias para ajustar la tensión de salida. Una característica única del LM338 es dependiente del tiempo de limitación de corriente. Los circuitos de límite actual permite corrientes de pico de hasta 12A a extraerse desde el regulador para periodos cortos de tiempo. Esto permite el LM338 para usarse con cargas transitorias y velocidades de arranque en condiciones de plena carga. Bajo condiciones de carga sostenida, el límite de corriente decrece a un valor seguro proteger el regulador. También se incluye en el chip son protección de sobrecarga térmica y zona segura para el transistor de potencia. Protección de sobrecarga sigue siendo funcional, incluso si se desconecta accidentalmente el perno de ajuste. El dispositivo proporciona una regulación excelente de la línea del 0.005%/V cuando 3V ≤ (VIN − VOUT) ≤ 35V Carga de regulación y de 0.1% al 10 mA ≤ IOUT ≤ 5A.
El LM7805 y LM7812 son tres terminales reguladores positivos están disponibles en el paquete TO-220 y con voltajes de salida fija de 5V y 12V, haciéndolos útiles en una amplia gama de aplicaciones. Cada tipo emplea limitación interna de corriente, termo cerrado y seguro de funcionamiento protección del área, lo que es esencialmente indestructible. Si se suministra suficiente calor se hunde, puede entregar sobre 1A corriente de salida. Puede suministrar un máximo de 35 V DC a la entrada de estos reguladores siempre que el dispositivo está correctamente montado en un disipador de calor.
La salida secundaria de la CA 20V de la transformer(TR1) se alimenta directamente en el puente rectificador que rectifica el componente alterna y convertirla en tensión.
Porque estamos usando configuración de rectificación del puente, la magnitud promedio ideal de la salida del puente rectificador se da como:
V(Peak) = V(rms) X √2 = √2 X 20 = 28,2848 voltios
Y después de restar la caída de tensión de los dos diodos en serie en funcionamiento del puente de rectificación, obtenemos la tensión de salida real aproximado como:
V(actual) = 28.2848 - (2 X 0,7) = voltio 26,88
que es aproximado a 27 voltios.
Esto se filtra con la ayuda de C1 condensador que actúa como un bajo filtro de paso allí.
El LED(LED1) se enciende cuando el circuito está habían encendido. Luego esta señal se alimenta a la entrada de los tres reguladores.
Refiriéndose a la hoja de datos del LM338, un abandono de 1.5 a 3 voltios aparece en la salida del regulador de la entrada cuando la temperatura de trabajo se incrementa de-75 grados Celsius a + 150 grados centígrados. Sin embargo en el rango normal de trabajo de 20 a 40 grados centígrados, un típico abandono de 2.6 V se obtiene cuando la corriente dibujada del dispositivo es máximo 5 ampere.
Así en la práctica 27 voltios C.C. entrada que obtenemos un rango de voltaje variable de 1,2 voltios a 24,4 voltios que es suficiente para nuestro propósito. Se obtiene un voltaje fijo de 5 voltios y 12 voltios de LM7805 y LM7812. El LM338, LM7805 y LM 7812 deben montarse sobre un disipador adecuado. Sin embargo, es muy importante tener en cuenta que el disipador térmico del LM338 no debe tocar el disipador de calor de los otros dos reguladores. Debe montarse sobre un disipador de calor diferentes. Esto es porque el metal cap(body) del LM338 está conectada a su V(out) internamente mientras que el de LM7805 y LM7812 para el conector de tierra. Si todos ellos están conectados en el mismo disipador, llevará al circuito corto del LM338. Cuando se utilizan capacitores externos, a veces es necesario añadir diodos de protección para evitar que los condensadores de descarga a través de puntos actuales bajo en el regulador. Más 20 condensadores de MF baja tienen suficiente resistencia serie interna para entregar picos de 20A cuando pone en cortocircuito. Aunque el pico es corto, hay suficiente energía para dañar las piezas del IC. En la operación, el LM338 desarrolla una 1.25V nominal voltaje VREF, entre la salida y el ajuste terminal de referencia. El voltaje de referencia es impresionado en resistencia de programa R1 que es de 240 ohmios y un potenciómetro de 5 kilo ohmios se conecta entre el pin de ajuste y la tierra.
