Fuente de alimentación de bricolaje Banco Variable (6 / 7 paso)

Paso 6: La aplicación

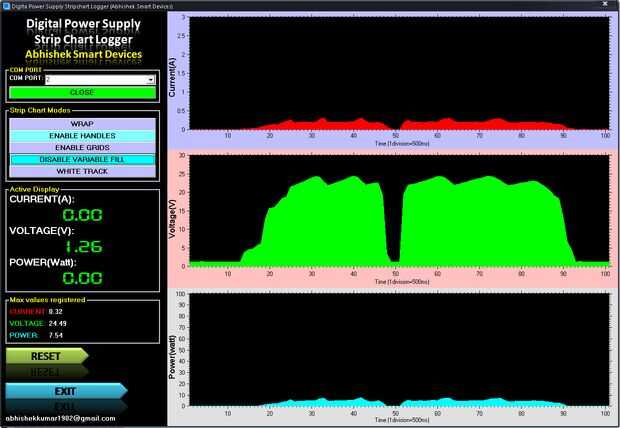

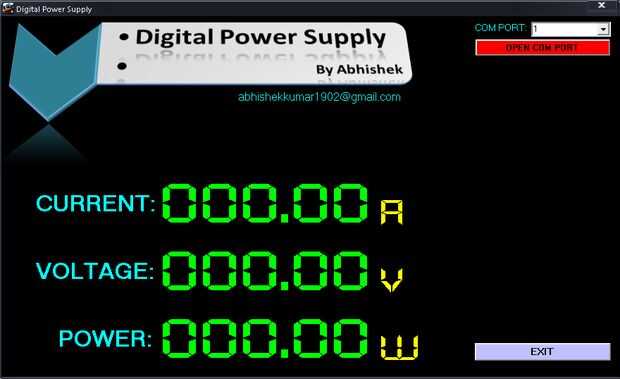

La aplicación informática está diseñada utilizando Visual Basic 6.0, que es una plataforma de desarrollo rápido de aplicaciones para desarrollar GUI basado en aplicaciones para sistema operativo windows. El código fuente completo se proporciona con el proyecto. La captura de pantalla de la aplicación se muestra en la fig.6 abajo. La aplicación aumenta una pantalla digital a bordo que lee la corriente real, las lecturas de voltaje y potencia de hardware. La aplicación utiliza el objeto MSCOMM32.ocx para mostrar los datos en una tabla de gráficos. La tabla es internamente en sincronía con la última recepción de cadena codificado enmarcado por el hardware. El id de cadena había decodificada en la aplicación de la corriente, se extraen las lecturas de voltaje y potencia. La aplicación también muestra el valor máximo de corriente, voltaje y potencia registrada en el terminal de salida del hardware.

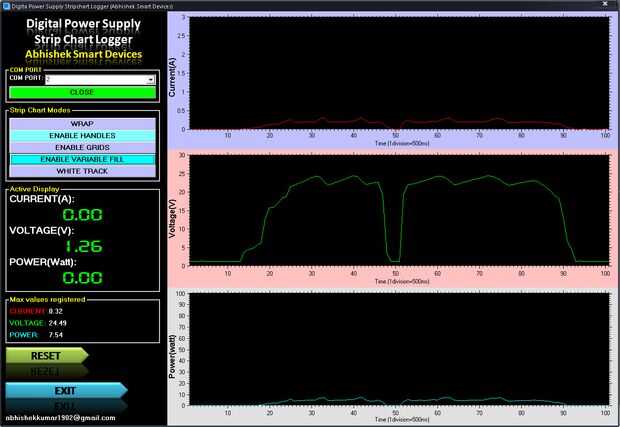

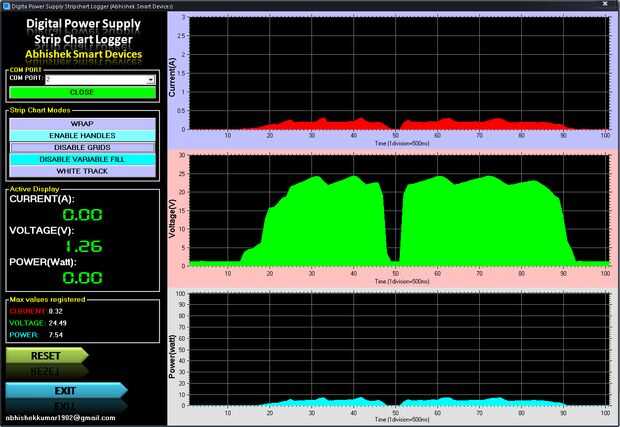

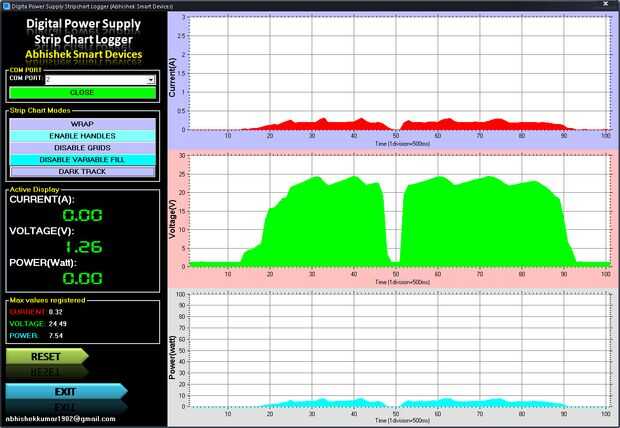

Para iniciar la aplicación, simplemente seleccione el número de puerto com en el menú desplegable para que el hardware está conectado al ordenador, luego presione el botón de "Open" com port. El puerto com está preparado para recibir datos ahora. Ahora en el hardware, haga clic en "Botón B", que permitirá la transmisión de datos serie del hardware. Ahora verás que la actualización de la lectura se inicia en la aplicación. Puede detenerlo, utilizando el botón otra vez. Para restablecer el gráfico haga clic en el botón "Reset". También puede cambiar la vista de diagrama de banda mediante el uso de botones adicionales a la izquierda de la aplicación como modo de envoltura de PAN, manijas de habilitar, activar redes, etc.. Para detener el com puerto simplemente haga clic en el botón "Cerrar". Es allí en cuenta que si desea las fuentes de pantalla digital en la aplicación, simplemente copie la fuente "digifaw" en la carpeta de código fuente a la carpeta fuente en el equipo y reinicie la aplicación.
