Fuente de alimentación de bricolaje pequeño Banco (5 / 7 paso)

Paso 5: Esquema y diagramas

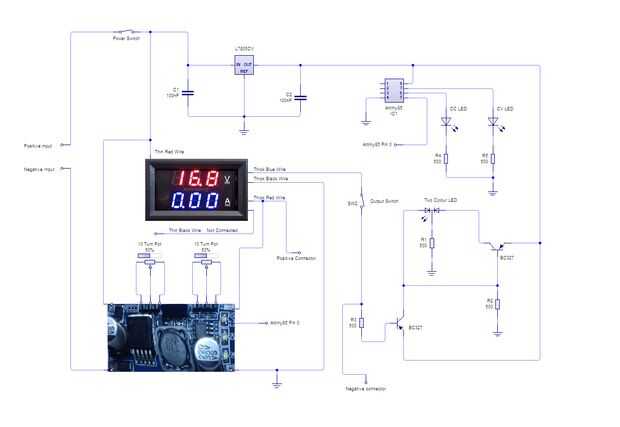

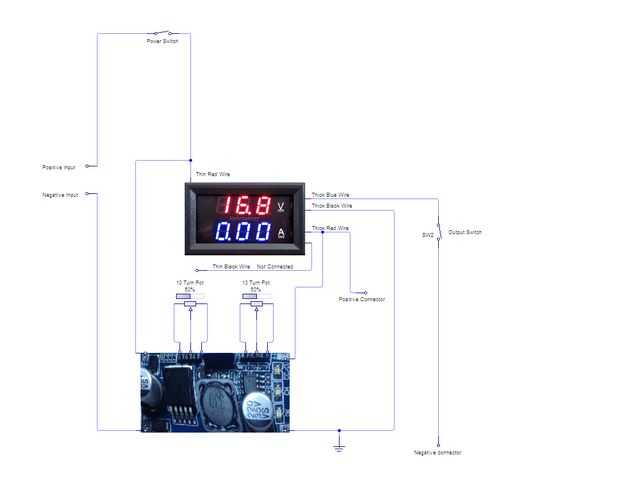

Estos esquemas son auto explicativas. La primera es sin los LEDs, la segunda tiene la opción de LEDs para la salida y para saber si está limitando la tensión o la corriente.

Los colores de la tensión y el medidor de corriente pueden cambiar en el modelo, así que por favor compruebe el cableado con el proveedor de metro.

Aquí puedes ver el esquema más grande.
