Fuente de alimentación de doble POS NEG (1 / 6 paso)

Paso 1: partes


Requiere de parte del Consejo Regulador

R1, R2 220 (2)
R3, R4 2K 10 encender la desbrozadora (2)

C1, C2 .1uF 50V (2)
C3, C4 10uF 50V (2)
C5, C6 1uF 50V (2)

D1-D4 1N400X (4) (X = 2 a 7)
IC1 LM337
IC2 LM317

Disipadores de calor para los reguladores
Gancho trenzado colores de los cables 3 o 6
2 "x 4" (51x102mm) cobre revestido tablero

Piezas sugeridas para circuito de CC no regulada

  • Cable de alimentación de CA
  • Interruptor SPST
  • Fusible y porta

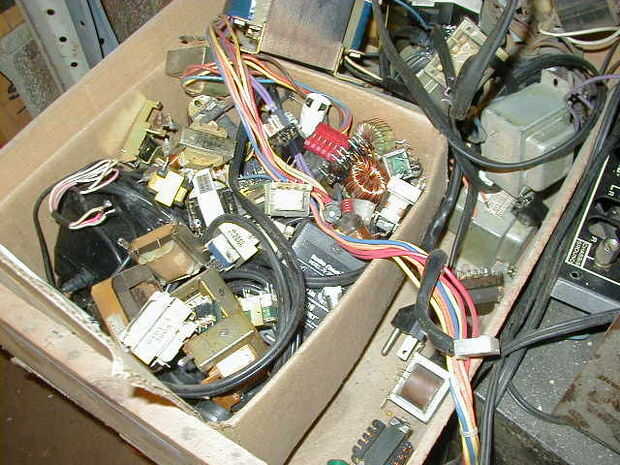

  • Centro aprovechado paso abajo transformador
  • Diodos o un puente de diodos
  • Par de condensadores de filtro 1.500-5, 000uF
  • Caja, chasis, otro método de montaje
