Fuente de alimentación de la computadora al adaptador de suministro de potencia banco (2 / 15 paso)

Paso 2: Antecedentes: fuentes de alimentación de computadora

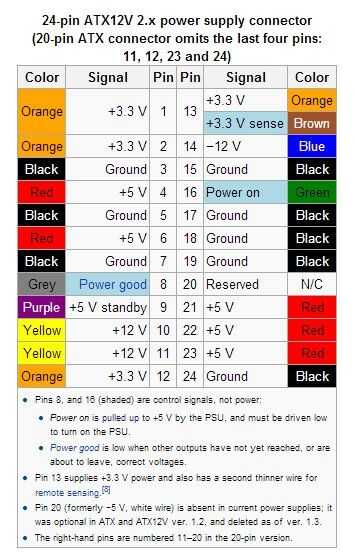

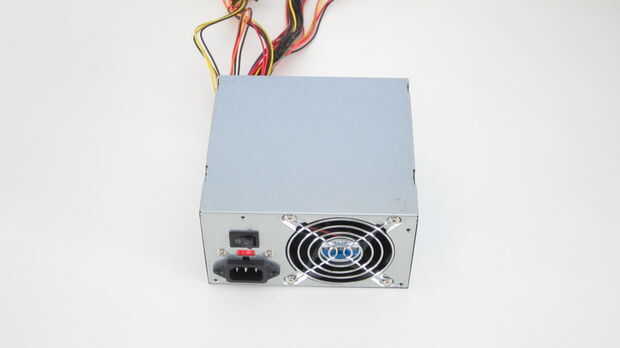

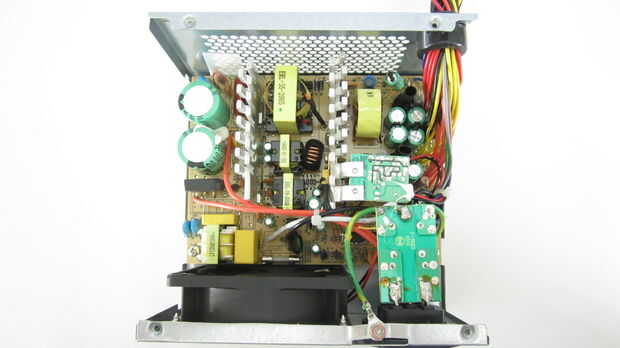

Una fuente de alimentación de computadora convierte la corriente alterna del tomacorriente en pequeños voltajes de DC que los distintos componentes de la computadora. Regulan las tensiones rápidamente conectando y desconectando el circuito de carga (Switched-mode power supply). Fuentes de alimentación de computadora más modernas siguen la Convención ATX . Salida + 3.3V, + 5V, + 12V y - 12V en una serie de color codifican los cables.

Fuentes de alimentación de computadora tienen un número de características de seguridad que ayudan a protegerte a ti y el poder de la fuente sí mismo. Aquí hay un par que usted necesita saber sobre.

Encender la fuente de alimentación
Una fuente de alimentación está diseñada para no encender a menos que esté conectada a una placa base del ordenador. Esto se controla por el cable verde de "Power On". Conectar este cable a tierra (cualquier alambre negro) permitirá la alimentación tun en.

Requisito mínimo de carga
Muchas fuentes de alimentación requieren una carga mínima actual para permanecer en el. Sin esta carga, las tensiones de salida pueden variar significativamente de los voltajes especificados o la fuente de alimentación podría sí mismo apagado. En un ordenador de la corriente que se utiliza en la placa base es suficiente para cumplir con estos requisitos. Si la fuente de alimentación tiene un requisito mínimo de salida, puede resolver conectando una resistencia de gran potencia en las terminales de salida. Esto se discute en un paso posterior.
